โหมดการทำงาน 3 โหมดหลัก
----------------------------------------------------------------
1) พิกัด N,E (Coordinate)
- ใช้เมื่อมีค่าพิกัดของทุกจุดแล้ว (จาก GPS/GNSS, Total Station,
AutoCAD, Excel หรือพิกัดมุมแปลงในโฉนด)
- กรอก Northing, Easting ของแต่ละจุด โปรแกรมคำนวณพื้นที่ให้อัตโนมัติ
- ไม่ต้องมี BS / มุม / ระยะจากกล้อง

2) ระยะ + ทิศทาง (Bearing / Azimuth + Distance)
- ใช้เมื่อมีระยะและทิศทาง (Bearing หรือ Azimuth) ของแต่ละด้าน
เช่น ตารางแนวเขต / เอกสารรังวัด
- กำหนดพิกัดจุดเริ่มต้น 1 จุด โปรแกรมจะคำนวณพิกัดจุดถัดไป
- ตรวจการปิดวงรอบ และปรับแก้ Bowditch / Transit ได้

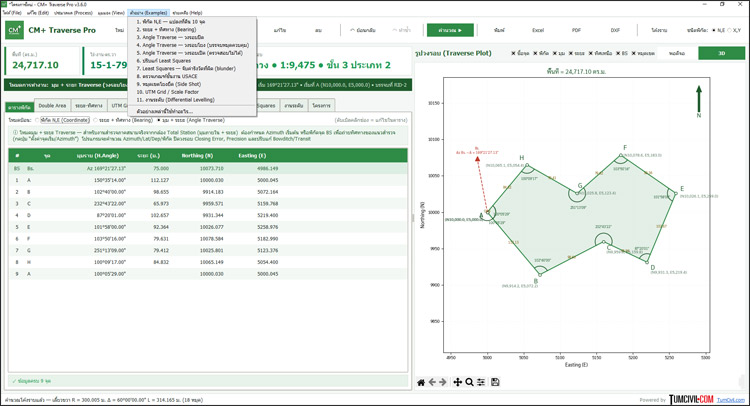

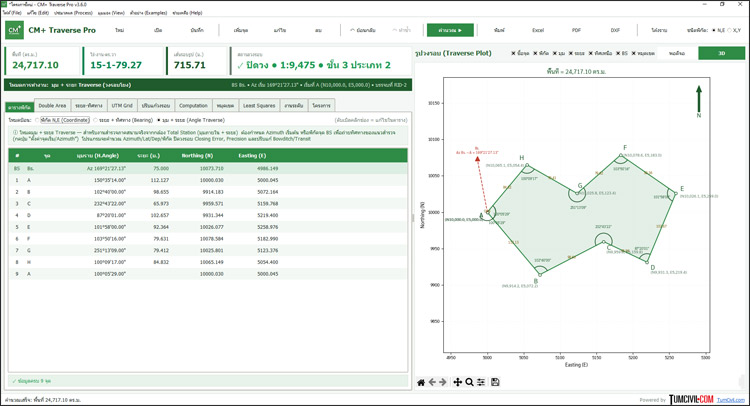

3) มุม + ระยะ Traverse (Angle Traverse)
- สำหรับงานสำรวจภาคสนามจริงจากกล้อง Total Station
(มุมภายใน + ระยะ)
- กำหนด Azimuth เริ่มต้น หรือพิกัดจุด BS เพื่อถ่ายทิศทาง
(มีปุ่ม "คำนวณ Az จากพิกัด BS" ให้อัตโนมัติ)
- คำนวณ Azimuth, Lat/Dep, พิกัด, ปิดวงรอบ,
Closing Error, Precision และปรับแก้ได้ 4 วิธี
- รองรับวงรอบ 3 ชนิด (ดูหัวข้อถัดไป)


VDO โปรแกรม CM+ Traverse Pro

วงรอบ 3 ชนิด ในโหมด Angle Traverse
----------------------------------------------------------------
1) วงรอบปิด (Closed / Loop)
ออกจากหมุดหนึ่ง เดินวนกลับหมุดเดิม
ตรวจได้ทั้งทางมุมและทางระยะ

2) วงรอบโยง (Link / Connecting)
ออกจากหมุดควบคุมคู่หนึ่ง ไปบรรจบหมุดควบคุมอีกคู่หนึ่งที่ทราบค่า
ตรวจได้ทั้งทางมุมและทางระยะ และเชื่อถือได้มากกว่าวงรอบปิด
เพราะตรวจกับหมุดหลักฐานคนละชุด

3) วงรอบเปิด (Open)
ไม่บรรจบหมุดใด โปรแกรมคำนวณพิกัดให้ แต่แจ้งชัดเจนว่า
"ตรวจสอบไม่ได้" และเว้นช่องค่าคลาดเคลื่อนไว้ว่าง ไม่ใส่ 0
ให้เข้าใจผิดว่างานสมบูรณ์
ใช้เฉพาะงานชั่วคราวหรือขยายหมุดระยะสั้น และควรวัดซ้ำเสมอ

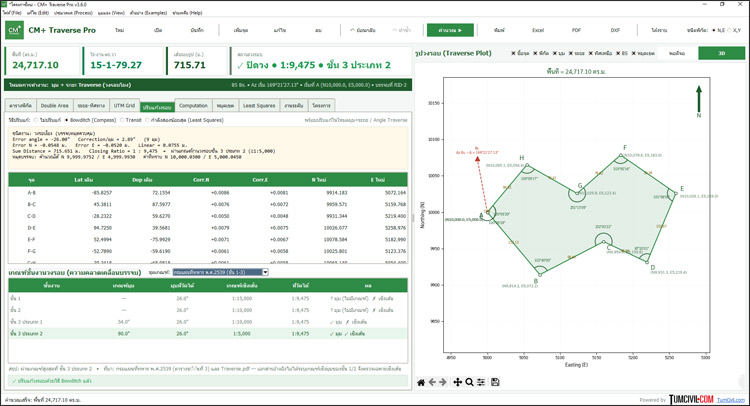

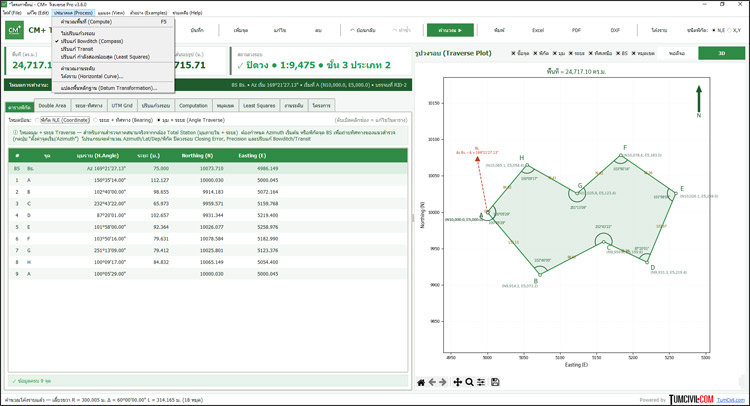

การปรับแก้วงรอบ 4 วิธี
----------------------------------------------------------------
- ไม่ปรับแก้ : ดูค่าคลาดเคลื่อนดิบ
- Bowditch (Compass): เฉลี่ยตามความยาวด้าน — งานทั่วไป งาน EDM
- Transit : เฉลี่ยตาม Lat/Dep — เมื่อเชื่อว่ามุมแม่นกว่าระยะมาก
- Least Squares : ปรับแก้ทั้งระบบตามความแม่นจริงของเครื่องมือ
ให้ค่าความเชื่อมั่นรายหมุด วงรีความคลาดเคลื่อน
และช่วยชี้ว่าค่ารังวัดตัวไหนน่าจะผิด (Baarda w-test)

ความต้องการระบบ
----------------------------------------------------------------
- Windows 10 / 11
- ไฟล์ .exe รันได้เลย
(ฝังฟอนต์ไทย Sarabun ไว้แล้ว รายงานภาษาไทยไม่เพี้ยน)

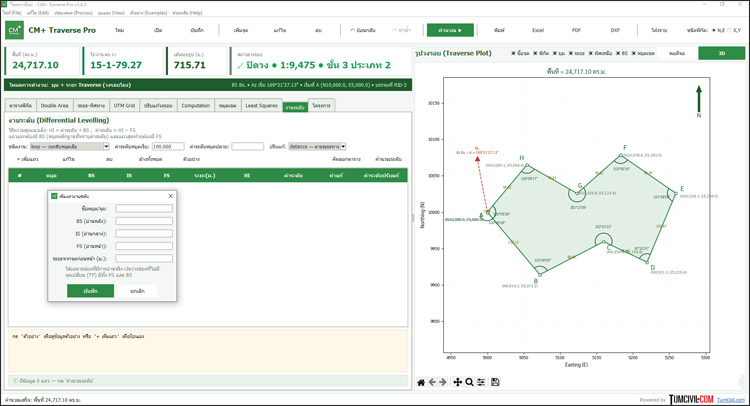

งานระดับ (Differential Levelling)
----------------------------------------------------------------
- คำนวณด้วยวิธีความสูงแนวเล็ง (HI) HI = ค่าระดับ + BS
- รองรับ BS / IS (จุดอ่านกลาง) / FS
- สายระดับ 3 ชนิด : วงรอบปิด / สายโยง / สายเปิด
- ตรวจสอบทางคณิตศาสตร์ ΣBS − ΣFS = ค่าระดับสุดท้าย − ค่าระดับแรก
- เกณฑ์ C√K (K = ระยะทางรวม กม.)
งานระดับชั้น 1 C = 4 มม.
งานระดับชั้น 2 C = 8 มม.
งานระดับชั้น 3 C = 12 มม.
งานก่อสร้างทั่วไป C = 24 มม.
- ปรับแก้ได้ 2 แบบ : ตามระยะทาง หรือ ตามจำนวนที่ตั้งกล้อง

UTM Grid และการแปลงพื้นหลักฐาน
----------------------------------------------------------------
- แท็บ UTM Grid : คำนวณ Scale Factor (k), Elevation Factor
และระยะกริดของทุกด้าน เทียบกับระยะที่วัดได้จริง
- แปลงพื้นหลักฐาน (Datum Transformation) :
Indian 1975 (Everest 1830) <-> WGS84 ด้วย Helmert 3 พารามิเตอร์
สองระบบนี้ต่างกันในกรุงเทพฯ ประมาณ 450 เมตร ถ้าเอาพิกัด GPS
มาปนกับข้อมูลเดิมโดยไม่แปลง แปลงที่ดินจะไปผิดที่ทั้งแปลง

* ค่าพารามิเตอร์ที่ใช้เป็นค่าเฉลี่ยทั้งประเทศ ความแม่นยำ ±3 เมตร
ใช้เทียบตำแหน่งหรือหาแปลงบนแผนที่ได้ แต่ใช้แทนการโยงยึด
หมุดหลักฐานจริงไม่ได้

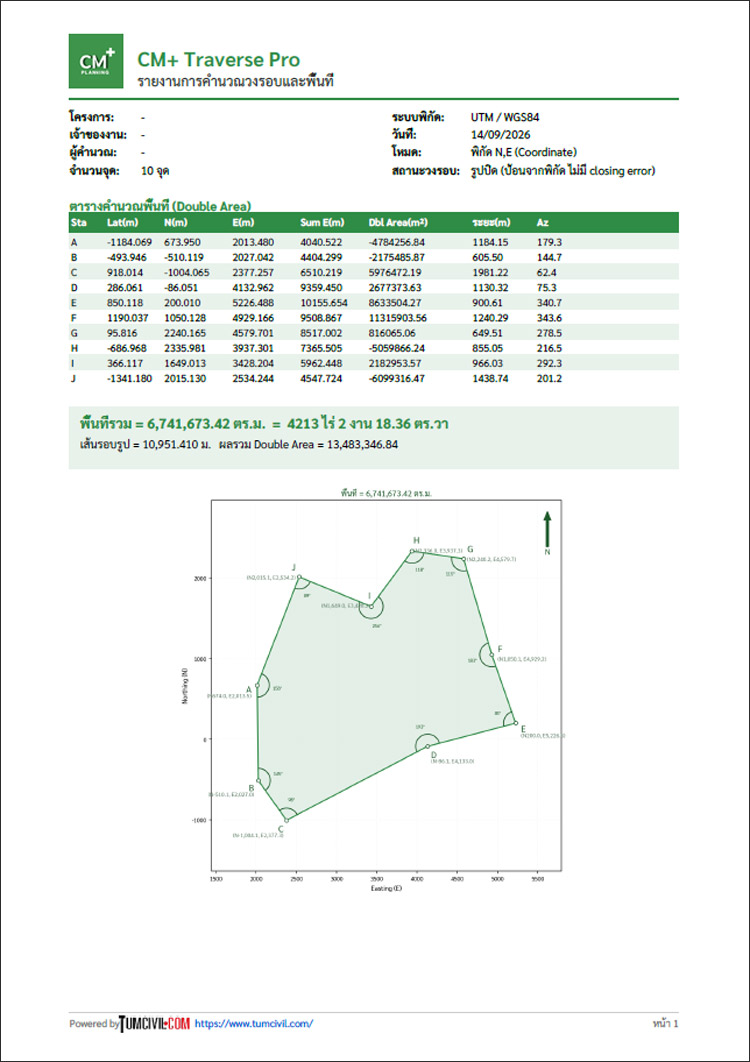

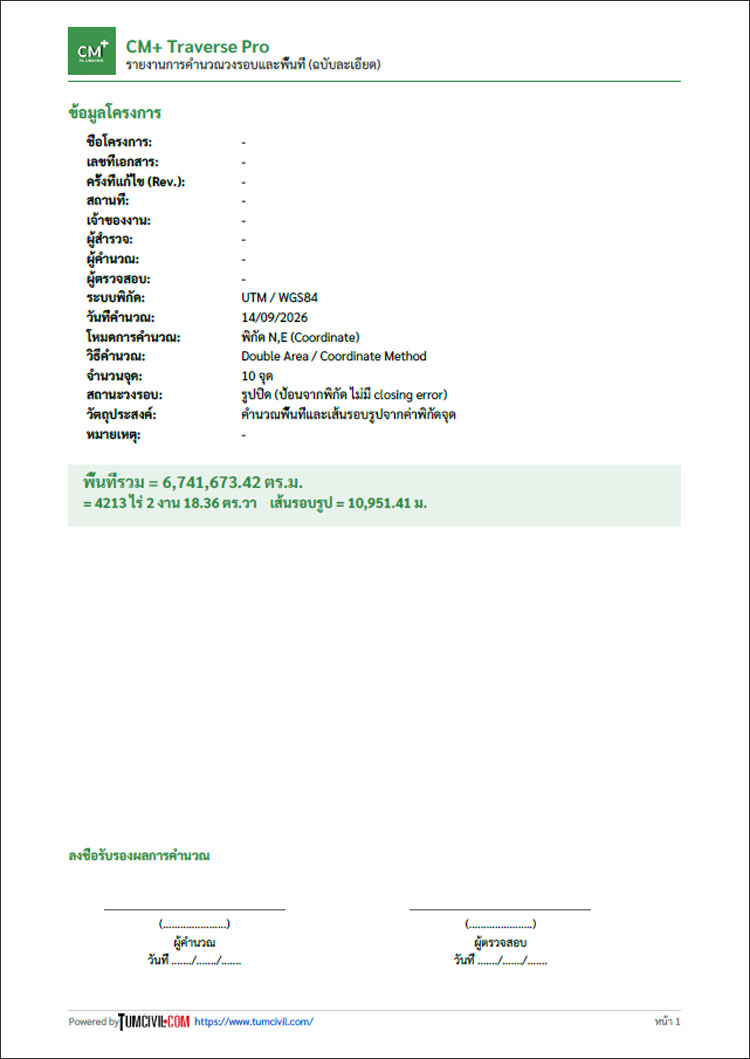

สิ่งที่โปรแกรมคำนวณและแสดงผล
----------------------------------------------------------------
- พื้นที่ (ตารางเมตร)
- พื้นที่เป็น ไร่ - งาน - ตารางวา
- เส้นรอบรูป (เมตร)
- ระยะของแต่ละด้าน

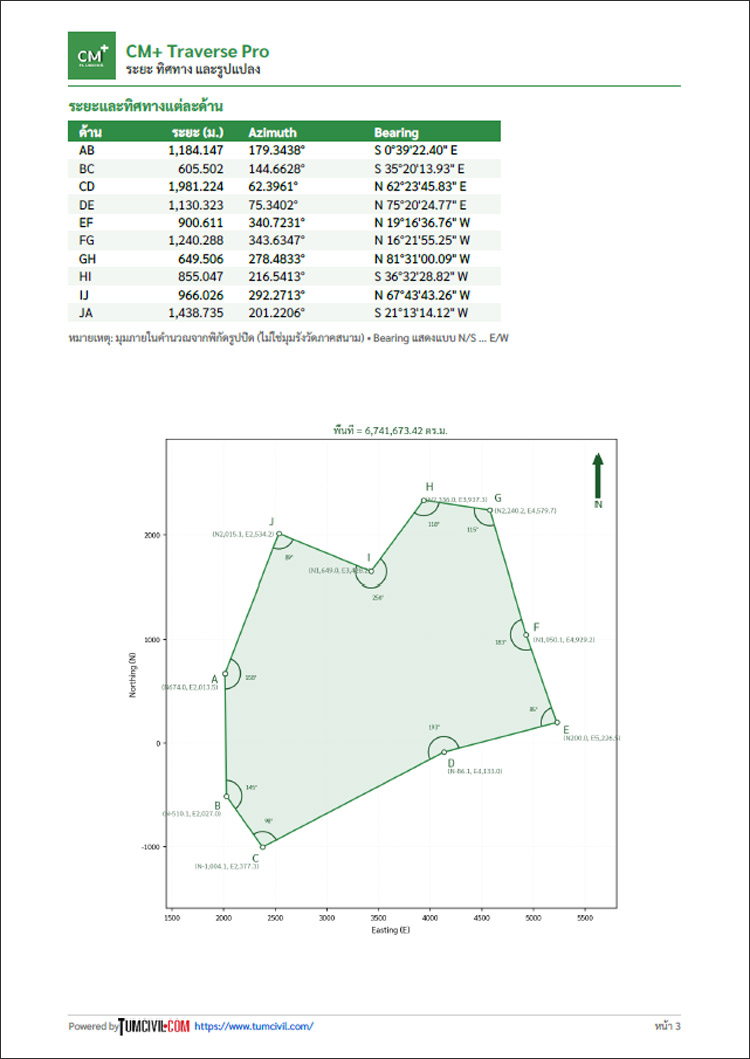

- Azimuth และ Bearing (แบบ N/S ... E/W) ของแต่ละด้าน

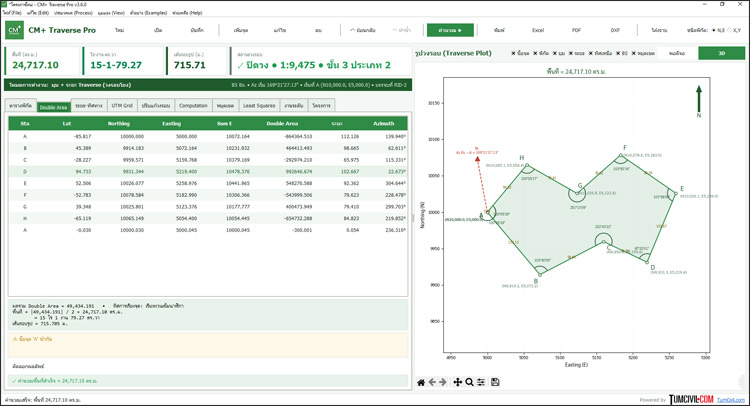

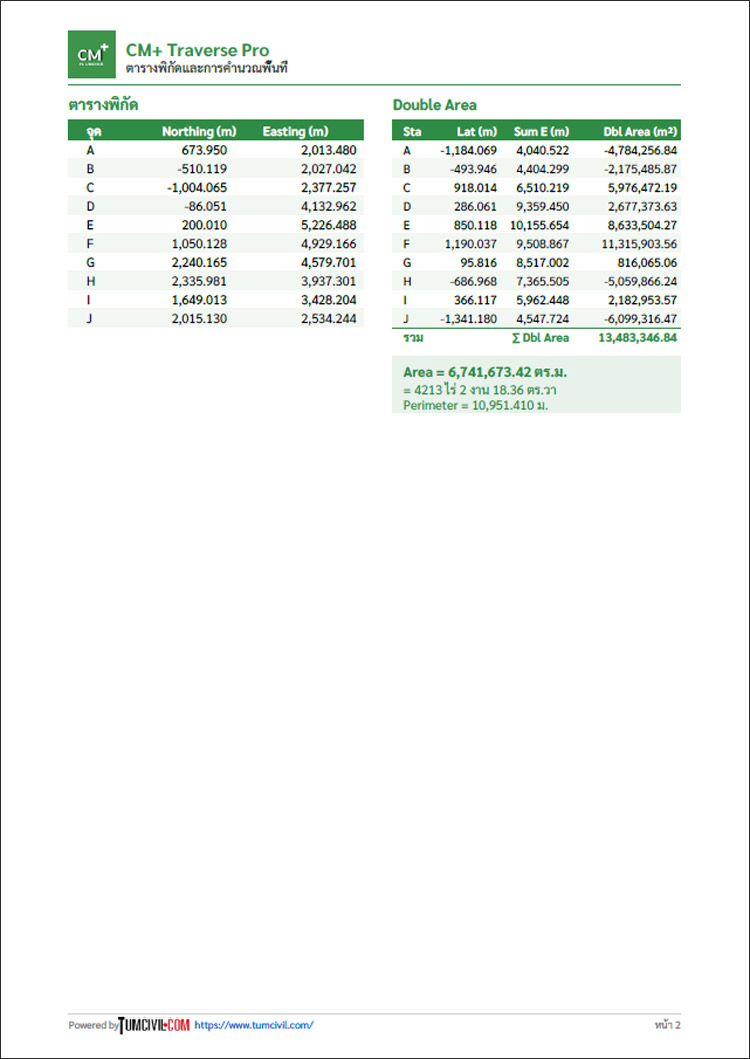

- ตาราง Double Area (วิธี Coordinate)

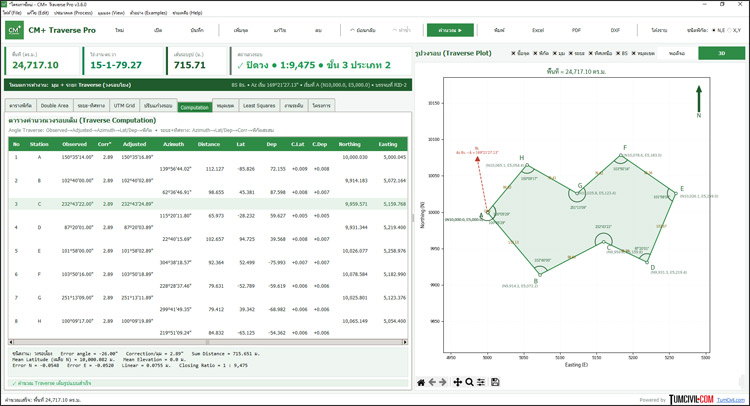

- ตารางคำนวณวงรอบเต็ม (Traverse Computation) สำหรับ Angle Traverse
- Mean Latitude / Mean Elevation
- สถานะการปิดวงรอบ + ตรวจเส้นตัดกันเอง
- มุมภายในแต่ละจุด
- ชั้นงานวงรอบตามเกณฑ์ที่เลือก
- ค่าความเชื่อมั่นรายหมุดและวงรีความคลาดเคลื่อน (โหมด Least Squares)
