โปรแกรม DON_RC_SDM

แนะนำเบื้องต้น

ดอนอาร์ซีเอสดีเอ็ม (DON_RC_SDM) เป็นโปรแกรมคอมพิวเตอร์สำหรับช่วยวิเคราะห์ ออกแบบ ดีเทล และถอดวัสดุ อาคารคอนกรีตเสริมเหล็ก โดยประมวลผลพร้อมกันทั้งอาคารอย่างอัตโนมัติ

ความสามารถของโปรแกรม

✓ สามารถเลือกให้ วิเคราะห์ ออกแบบ ดีเทล และถอดวัสดุ แผ่นพื้น คาน และเสา ทุกชั้นของอาคาร ในการประมวลผลครั้งเดียว
✓ สามารถเลือกให้ วิเคราะห์ ออกแบบ ดีเทล และถอดวัสดุ แผ่นพื้น คาน และเสา ทุกชั้นของอาคาร รวมถึงฐานรากวางบนดินของตอม่อทุกต้น ในการประมวลผลครั้งเดียว
✓ สามารถเลือกให้ วิเคราะห์ ออกแบบ ดีเทล และถอดวัสดุ แผ่นพื้น คาน และเสา ทุกชั้นของอาคาร รวมถึงฐานรากวางบนเสาเข็มของตอม่อทุกต้น ในการประมวลผลครั้งเดียว
✓ สามารถวิเคราะห์เสถียรภาพในการรับแรงลมและแรงแผ่นดินไหวได้
✓ สามารถส่งออกข้อมูลโมเดลอาคารเป็นไฟล์นามสกุล dxf เพื่อนำเข้าข้อมูลไปยังโปรแกรมประเภท CAD หรือ BIM ได้
✓ สามารถส่งออกผลลัพธ์การถอดวัสดุเป็นไฟล์นามสกุล xlsx เพื่อนำเข้าข้อมูลไปยังโปรแกรมประเภทสเปรดชีตได้
✓ สามารถแสดงผลทางข้อความ ได้ทั้งทางหน้าจอและพิมพ์ออกกระดาษ
✓ สามารถแสดงผลทางกราฟิก 2 มิติ และ 3 มิติ ได้ทั้งทางหน้าจอ และพิมพ์ออกกระดาษ
✓ มีระบบการจัดทำเอกสารรายการคำนวณเพื่อขออนุญาตก่อสร้าง

คุณลักษณะเด่น

✓ ใช้ภาษาไทยในการทำงานทั้งหมด
✓ ใช้หน่วยเมตริกในการวิเคราะห์และออกแบบ ซึ่งเป็นหน่วยที่ใช้กันโดยทั่วไปในประเทศไทย
✓ มีตัวช่วยในการป้อนข้อมูลอาคาร ซึ่งทำให้การป้อนข้อมูลทำได้อย่างรวดเร็วมาก
✓ การวิเคราะห์และออกแบบทำได้โดยอัตโนมัติ
✓ มีระบบกราฟิก 2 มิติ และ 3 มิติ ที่สามารถตรวจสอบความถูกต้องของข้อมูลที่ป้อนเข้าไป และผลลัพธ์ที่สามารถตรวจสอบตำแหน่งที่สำคัญของแรงภายในที่เกิดขึ้น
✓ ผลลัพธ์การออกแบบ แสดงผลในแต่ละองค์อาคารอย่างละเอียด
✓ การถอดวัสดุแสดงทั้งอย่างละเอียดและแบบสรุปเพื่อนำไปใช้งานทั้งการประมาณราคา และวางแผนการก่อสร้าง
✓ สามารถขึ้นรูปหลังคาและสามารถถ่ายโหลดจากโครงหลังคาเหล็กรูปพรรณได้

ข้อจำกัด

✓ วิเคราะห์และออกแบบองค์อาคารเฉพาะน้ำหนักบรรทุกในแนวดิ่งเท่านั้น
✓ สมมติฐานการวิเคราะห์เสาคือเป็นที่รองรับแบบยึดหมุน ไม่รับโมเมนต์
✓ ไม่วิเคราะห์และออกแบบองค์อาคารรับแรงบิด
✓ สำหรับการวิเคราะห์แรงลมและแรงแผ่นดินไหว เป็นการวิเคราะห์เสถียรภาพในด้านความปลอดภัยต่อการพลิกคว่ำ และระยะเคลื่อนตัวของโครงสร้าง แต่ยังไม่รวมการวิเคราะห์แรงด้านข้างในลักษณะของการรวมน้ำหนักบรรทุก (load combination)
✓ เหมาะสำหรับอาคารที่สูงไม่เกิน 15 เมตร
✓ ถอดวัสดุเฉพาะคอนกรีต ไม้แบบ และจำนวนเสาเข็มเท่านั้น ไม่รวมการถอดวัสดุเหล็กเสริม

ทฤษฎี

✓ การออกแบบองค์อาคาร ใช้วิธีกำลัง (Strength Design Method, SDM) โดยอ้างอิงตามมาตรฐานสำหรับอาคารคอนกรีตเสริมเหล็ก โดยวิธีกำลัง (วสท. 011008-21)
✓ ข้อกำหนดของกำลังและหน่วยน้ำหนักในการออกแบบ อ้างอิงตามกฎกระทรวง และมาตรฐานของวิศวกรรมสถานแห่งประเทศไทย ในพระบรมราชูปถัมภ์

ผู้พัฒนาโปรแกรมฯ

ผศ.ดร.สรกานต์ ศรีตองอ่อน (อ.ดอน)

ผู้ก่อตั้งสำนักดอนใสเวทย์

ภาควิชาเทคโนโลยีวิศวกรรมโยธาและสิ่งแวดล้อมมหาวิทยาลัยเทคโนโลยีพระจอมเกล้าพระนครเหนือ

ตัวอย่างหน้าตา DON_RC_SDM

(โปรแกรมคนไทย ออกแบบได้ทั้งหลัง พร้อม ดีเทล)

USB Hardlock สำหรับ เสียบ ล็อคโปรแกรม

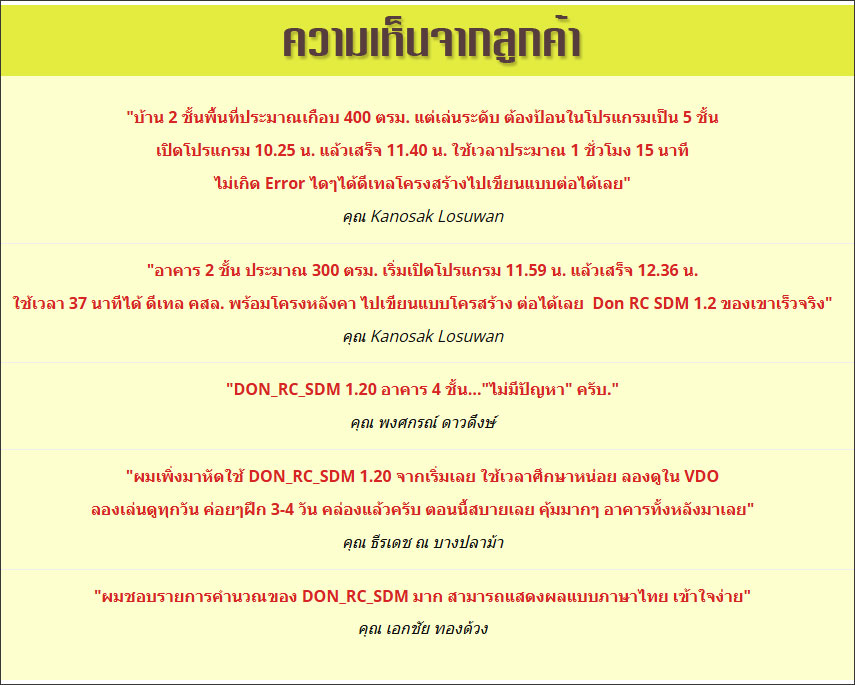

ผู้พัฒนาและลูกค้าผู้มีอุปการะคุณ
