"#เหล็กรัดรอบ" ในฐานราก (Footing) ต้องอยู่ด้านนอกหรือด้านใน? อ่าน 17

"#เหล็กรัดรอบ" ในฐานราก (Footing) ต้องอยู่ด้านนอกหรือด้านใน?

เผื่อเป็นประโยชน์ ไม่มาก...ก็น้อย ครับ

โดย คุณ รศ.ดร.สายันต์ ศิริมนตรี (วุฒิวิศวกรโยธา)

นำเสนอเพื่อการศึกษา / เป็นประโยชน์กับเพื่อนชาวไทย+ลาว / ต่างแดน

.

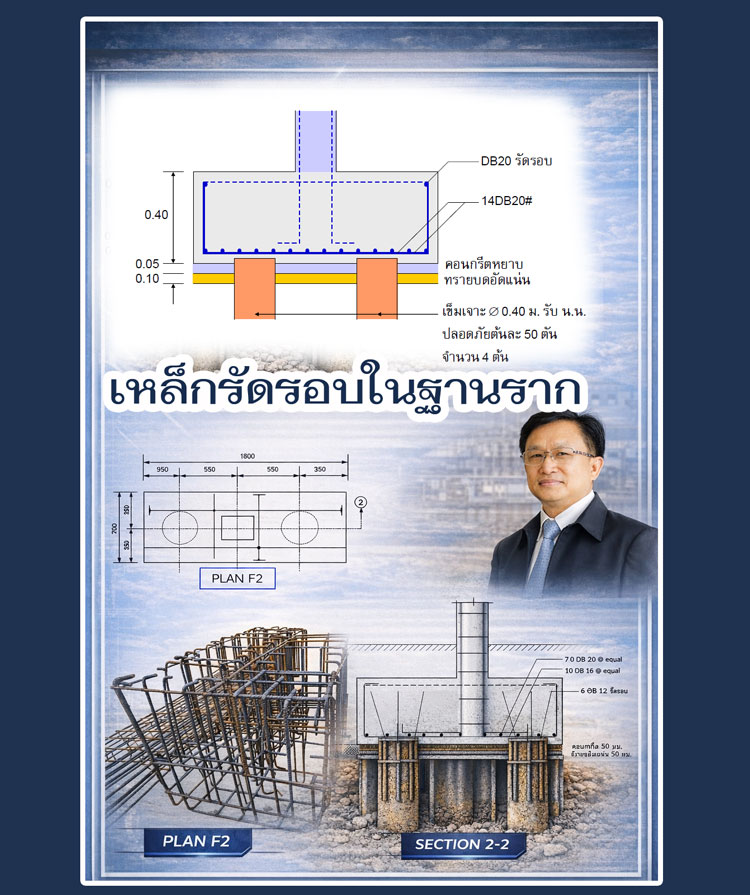

✅ "#เหล็กรัดรอบ" ในฐานราก (Footing) ต้องอยู่ด้านนอกหรือด้านใน?

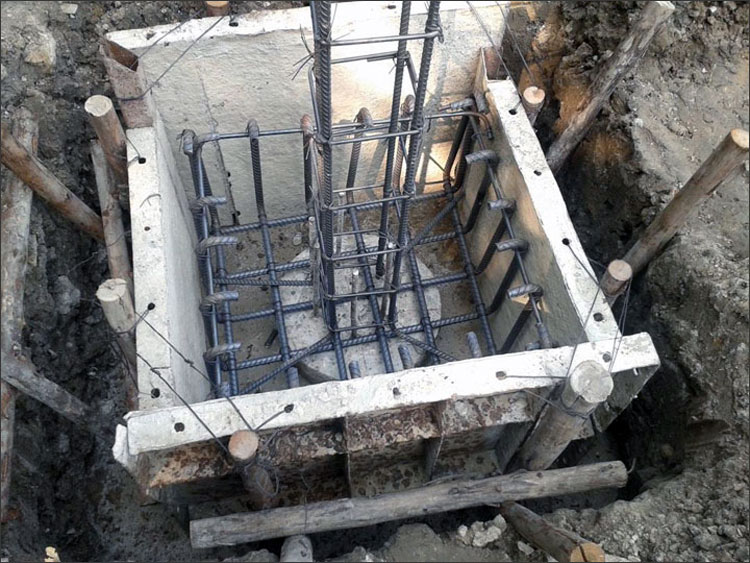

หลายคนคงเคยถกเถียงกันว่าเวลาทำฐานราก เหล็กรัดรอบที่ปลายเหล็กเสริมต้องอยู่ตำแหน่งไหนกันแน่? วันนี้ ทาง Tumcivil ได้ไปสอบถามความจริงจาก ท่าน รศ.ดร.สายันต์ ศิริมนตรี เลย มีคำตอบชัดๆ มาฝากครับ
.
สรุปประเด็นสำคัญ:
.
1. จะไว้ข้างนอกหรือข้างในก็ได้: เอาตามที่ช่างหน้างานทำงานสะดวกได้เลย ไม่มีผิดกฎเกณฑ์
.
2. หน้าที่หลักคือการยึดตำแหน่ง: เหล็กตัวนี้มีไว้เพื่อประคองเหล็กฐานรากที่งอปลายขึ้นมาให้ตั้งตรง ไม่ให้เอียงหรือล้มขณะเทคอนกรีตเท่านั้น
.
3. ไม่ได้มีผลต่อการรับแรง: ในเชิงวิศวกรรม เหล็กตัวนี้ไม่ได้ช่วยรับแรงดัด (Bending) หรือแรงเฉือน (Shear)
- แรงดัด: รับโดยเหล็กเสริมเส้นล่าง
- แรงเฉือน: รับโดยความหนาของคอนกรีตฐานราก
.
4. ไม่ได้ช่วยเรื่องโครงสร้าง: ต่อให้มองเป็นคานลึก (Deep Beam) เหล็กส่วนนี้ก็ไม่ได้มีผลต่อพฤติกรรมการรับแรงของโครงสร้างแต่อย่างใด
.
สรุป
เหล็กรัดรอบมีหน้าที่หลักคือ "ประคองเหล็กให้ตั้งตรง" เท่านั้น จะไว้ข้างนอกหรือข้างในก็ได้ตามความสะดวกของช่าง และไม่มีผลต่อความแข็งแรงในเชิงวิศวกรรมของฐานรากครับ
.
‼️ แต่เวลาเขียนแบบฐานรากส่วนใหญ่จะเขียนเหล็กรัดรอบข้างใน แต่จริงๆถ้าอยู่ข้างนอกก็ไม่มีผล => ไม่เหมือนกับเสา เพราะเสาจะมีพฤติกรรม Bucking เหล็กปลอกและรัดรอบเสาจะต้องอยู่ข้างนอก
.
‼️ ปล. อจ.ท่านบอกว่า ถ้าไว้ด้านนอก มีผลกับระยะกับ covering นิดหน่อยครับ อาจจะมีผลระยะยาวกับสนิมเหล็ก ซึ่งน้อยมาก แต่ไม่มีผลขนาดนั้นครับ มันเป็นระยะยาวมากๆ long term ยกเว้นระยะหุ้มเหล็กต่ำมากๆ 2.5 cm. เราต้องอย่าให้ต่ำกว่า 2.5 cm. อันนั้นน่ากลัว แต่ถ้าจะปลอดภัยอย่างน้อย 7.5 cm. (สำหรับคอนกรีตสัมผัสกับน้ำโดยตรง)

-------------------------------------
