วิธีการก่อสร้าง และ ภาพจริงของไซต์งานก่อสร้าง - Concrete-Encased Steel Beam (Span 10 ม.)

เผื่อเป็นประโยชน์ ไม่มาก...ก็น้อย ครับ

โดย คุณ พิบูล บุญส่ง (วย.2216)

นำเสนอเพื่อการศึกษา / เป็นประโยชน์กับเพื่อนชาวไทย+ลาว / ต่างแดน

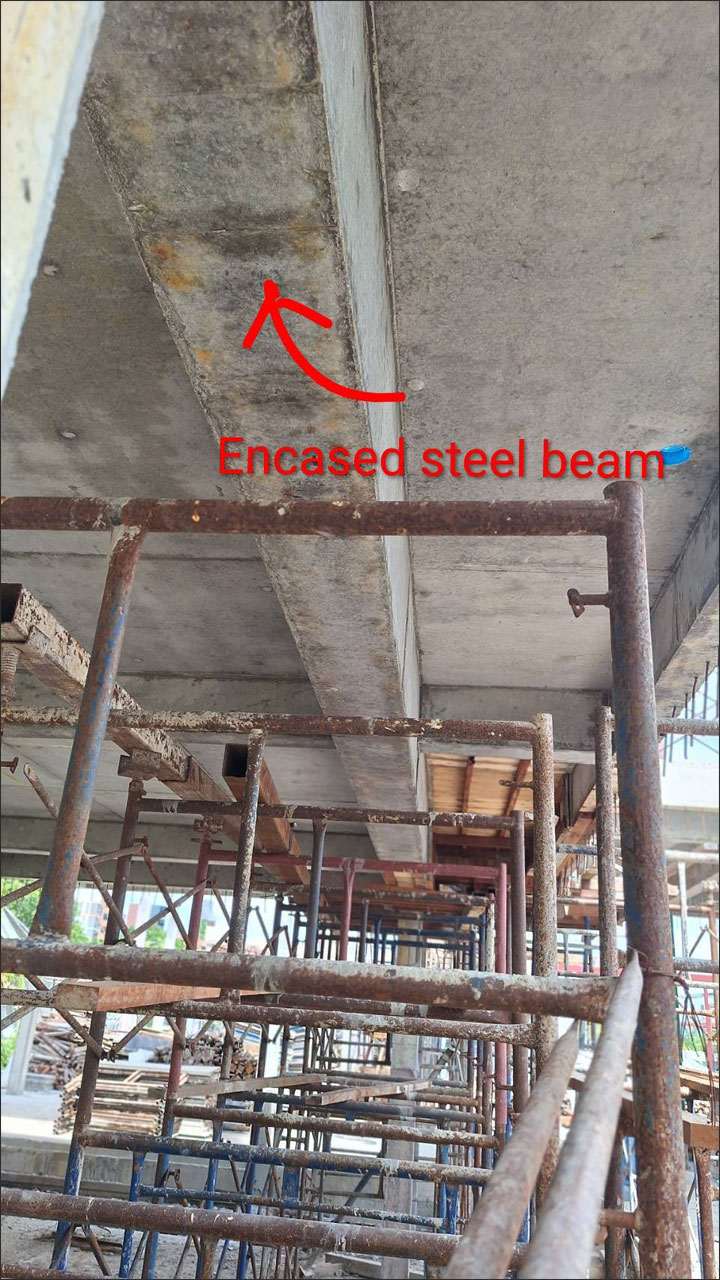

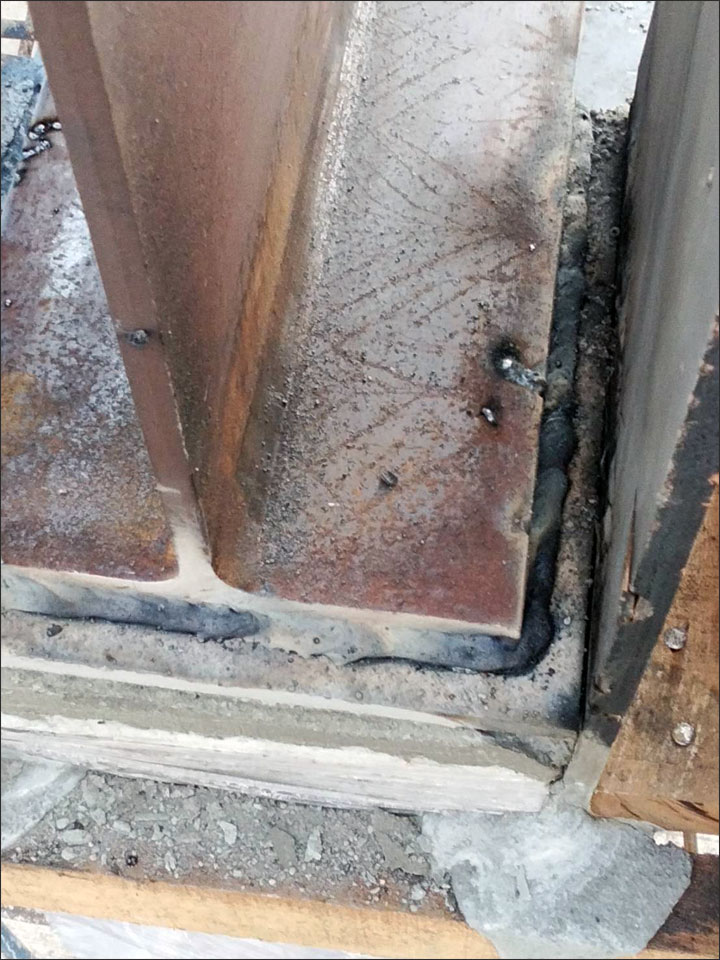

วิธีการก่อสร้าง และ ภาพจริงของไซต์งานก่อสร้าง - Concrete-Encased Steel Beam, span 10 m. รับพื้นชั้น 2 (no shearstud, no composite action, steel only) เป็นแบบไม่ผสม แต่ Bond ระหว่างผิวคานเหล็กกับคอนกรีตจะช่วยให้เกิด composite action ได้บ้าง และช่วยเพี่ม torsional stiffness ด้วย เพื่อนๆเคยใช้ระบบนี้กันไหมครับ
.
✅ หลักการและรายละเอียดเพิ่มเติม — คานเหล็กห่อหุ้มคอนกรีต (Concrete-Encased Steel Beam)
.
หลักการของระบบนี้ แนวคิดคือการใช้เหล็กรูปพรรณ (เช่น H-Beam, I-Beam) เป็นโครงรับแรงหลัก แล้ว หล่อคอนกรีตหุ้มรอบ เพื่อเพิ่มคุณสมบัติบางอย่าง เช่น

1. เพิ่มความแข็งแรงต่อไฟ (fire resistance) - คอนกรีตช่วยป้องกันความร้อนถึงเนื้อเหล็กโดยตรง
2. เพิ่ม stiffness (ความแข็ง) - แม้จะไม่ได้ออกแบบให้เป็น composite เต็มรูป แต่ bond ระหว่างผิวเหล็ก-คอนกรีต ช่วยถ่ายแรงบางส่วน ทำให้คานแข็งขึ้นและบิดตัวน้อยลง
3. เพิ่ม torsional stiffness - การห่อคอนกรีตทำให้หน้าตัดใกล้เคียง “กล่องตัน” (solid box) มากขึ้น ส่งผลให้ต้านแรงบิดได้ดีกว่าคานเหล็กเปลือย
4. เพิ่มความทนทาน (durability) - คอนกรีตช่วยป้องกันการกัดกร่อนของผิวเหล็ก
.
สรุป

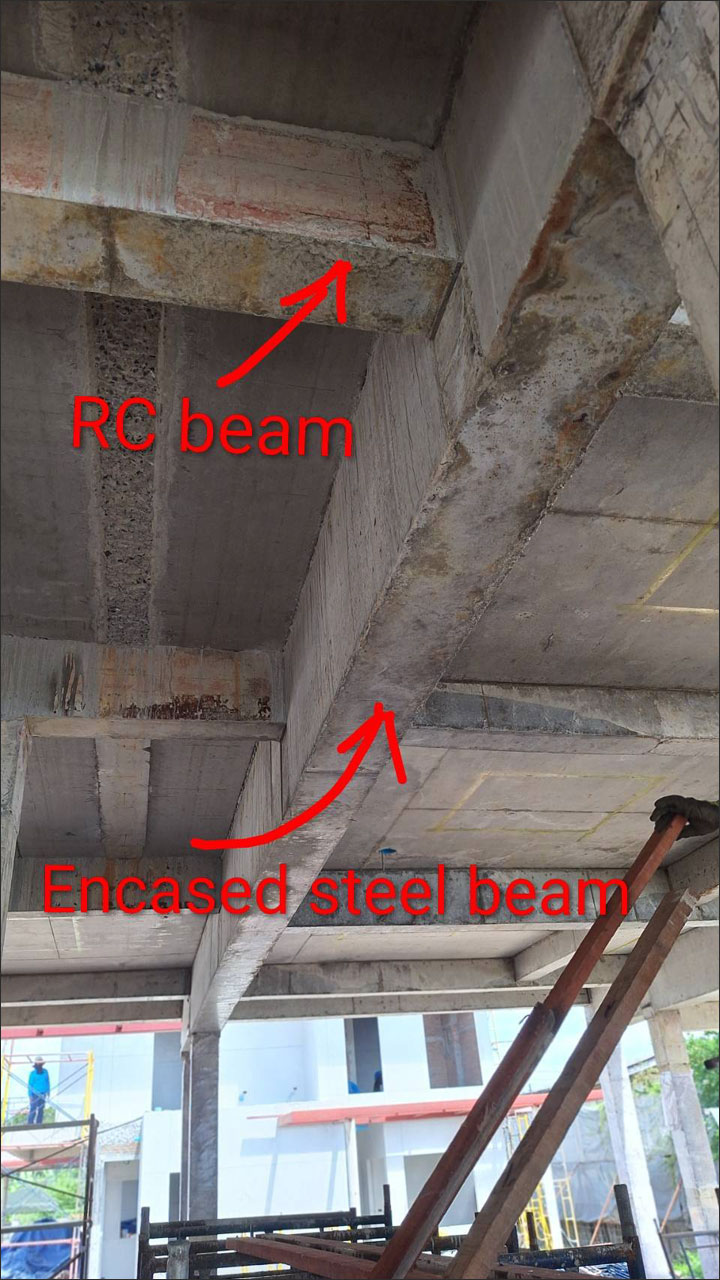

✅ ถ้าใช้คอนกรีตเสริมเหล็ก (RC beam) เพียงอย่างเดียว หน้าตัดต้องใหญ่มาก (สูงหรือกว้างเกินไป) แต่เหล็กรูปพรรณ (เช่น H-Beam) มี modulus of elasticity (E ≈ 200,000 MPa) สูงกว่าคอนกรีต (≈25,000–30,000 MPa) ถึง ~8 เท่า → จึงรับแรงดัดได้มากกว่าในขนาดหน้าตัดเล็กกว่า

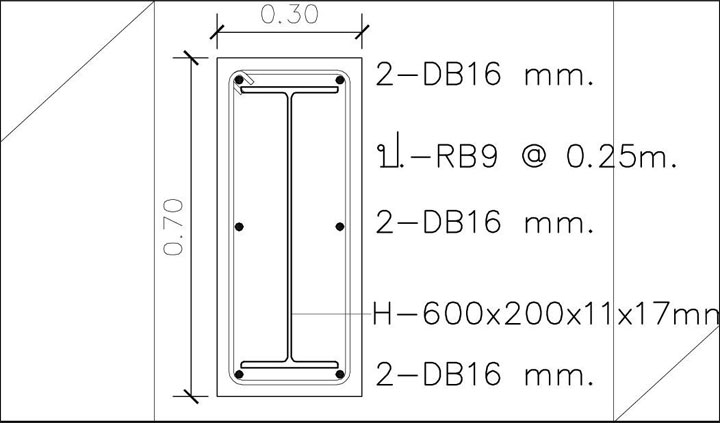

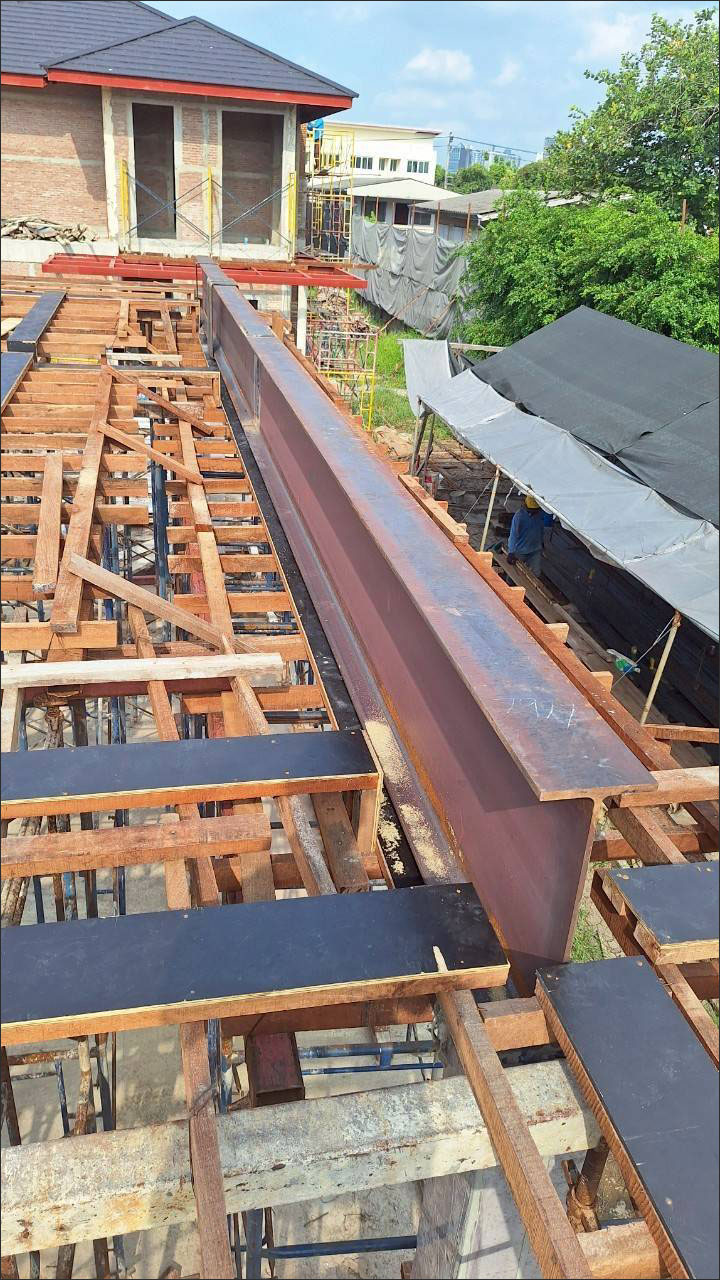

♨ : สำหรับช่วง 10 m แบบในภาพ — RC beam ล้วน ๆ จะสูงมาก (อาจ >1.2 m) แต่ถ้าใช้เหล็ก H600 ที่ห่อคอนกรีต สามารถลดความลึกและน้ำหนักลงได้มาก ช่วงคานยาว (9–12+ m) เหมาะมากที่สุด

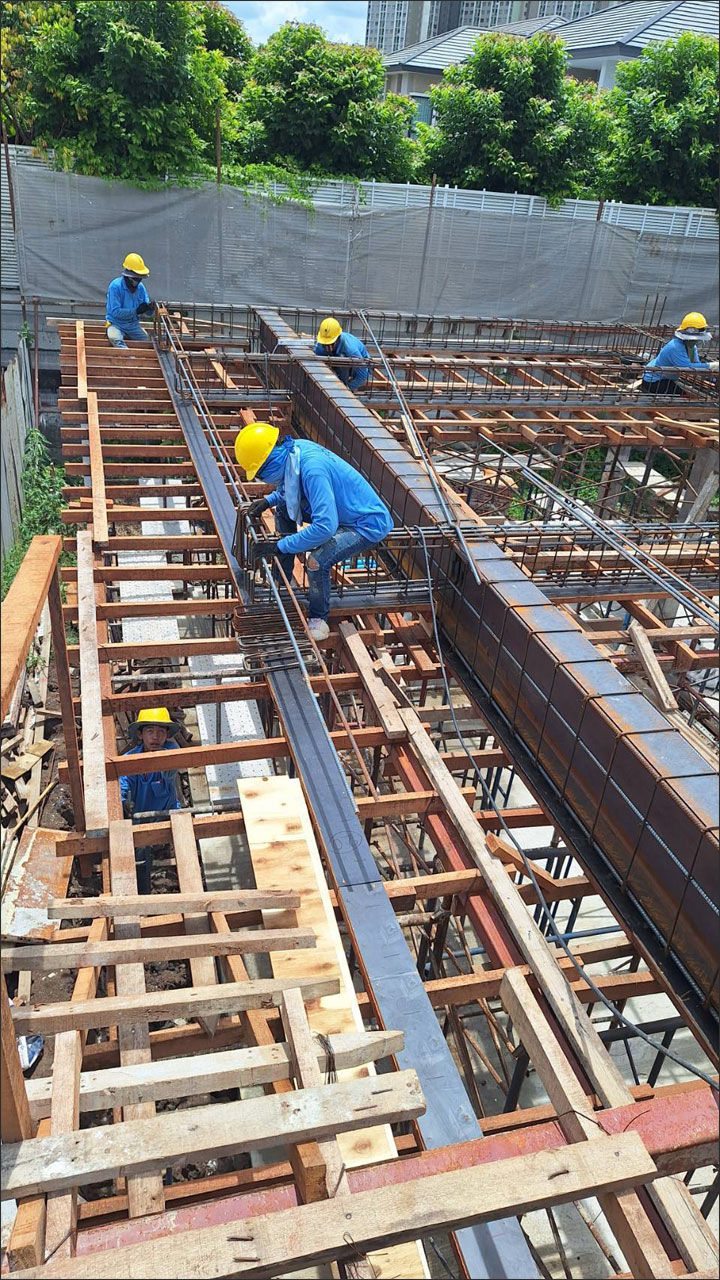

✅ คอนกรีตห่อช่วยเพิ่ม stiffness และความมั่นคงด้านข้าง (lateral restraint) เมื่อคานเหล็กถูก ห่อด้วยคอนกรีตและเหล็กเสริมรอบ ๆ → ช่วยยึดปีกบน-ล่าง (flanges) ให้ไม่บิด
✅ เพิ่ม fire resistance — โดยไม่ต้องหุ้มฉนวนเหล็ก
✅ ลดการสั่นสะเทือนและเพิ่มความแข็ง — พื้นที่ใช้สอยช่วงยาว เช่น โถง, ห้องประชุม, skywalk, skybridge, พื้นที่จอดรถ ฯลฯ ต้องการพื้นไม่สั่น
✅ ใช้ในงาน retrofit หรืออาคารพักอาศัยขนาดใหญ่ได้ดี
.
-------------------------------------
แนะนำโดย คุณพิบูล บุญส่ง วุฒิวิศวกร วิศวกรโครงสร้าง สมาชิก TumCivil ส่งมาเผยแพร่
-------------------------------------
