พื้นสำเร็จรูปใช้กันอย่างแพร่หลายในปัจจุบันสำหรับพื้นภายในอาคารทั่วไป เนื่องจากมีความสะดวกรวดเร็วในการก่อสร้าง ไม่ต้องทำไม้แบบและผูกเหล็ก โดยพื้นสำเร็จรูปซึ่งถูกหล่อเป็นแผ่นคอนกรีตอัดแรงมาจากโรงผลิตเลย โดยหล่อคอนกรีตขึ้นเป็นแผ่นและเสริมด้วยลวดอัดแรงกำลังสูง (PC WIRE) กำลังดึงประลัยสูงสุดไม่ต่ำกว่า 15,000 – 17,000 กก./ตร.ซม มาตรฐาน มอก. 95-2540 ซึ่งช่วยเพิ่มความแข็งแรงทนทาน โดยลวดมีขนาดเส้นผ่านศูนย์กลาง 4 และ 5 มิลลิเมตร และจะตองเป็นไปตาม มอก. 828–2546 สามารถรับน้ำหนักจรได้ที่ 150 – 1,600 กก. ต่อตารางเมตร เนื่องจากพื้นสำเร็จรูปมีการอัดแรงดังกล่าว เราจึงเรียกพื้นแบบนี้ว่า แผ่นพื้นคอนกรีตสําเร็จรูปอัดแรง
.
โดยทั่วไปแผ่นพื้นคอนกรีตสําเร็จรูปอัดแรงจะมีหน้าตัดสี่เหลี่ยมตัน (Solid Plank) กว้าง 30-35 ซม. หนา 5 - 6 ซม. และจำนวนลวดอัดแรงตามการออกแบบ จะใช้สำหรับงานขนาดเล็ก และ สำหรับหน้าตัดกลวง (Hollow Core) กว้าง 60 ซม.หนา 10-15 ซม. จะใช้สำหรับงานขนาดใหญ่
.

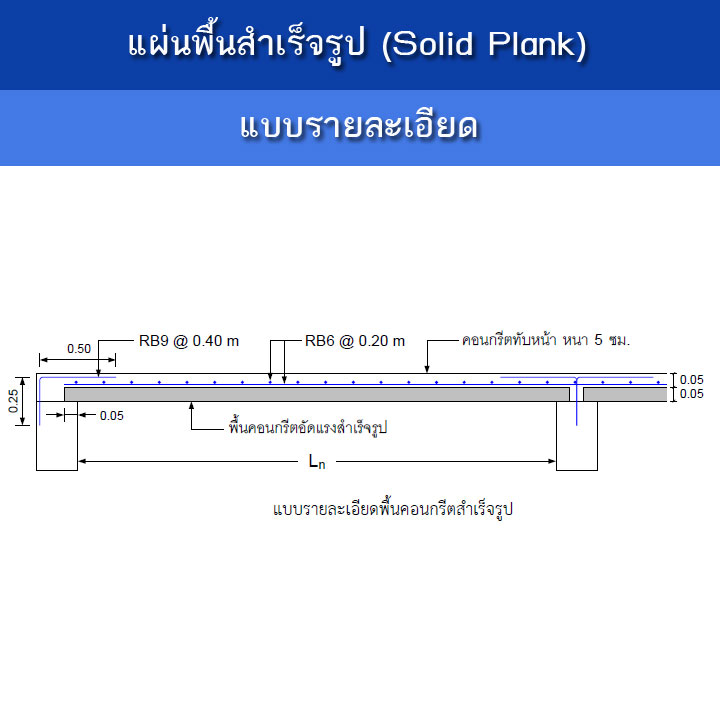

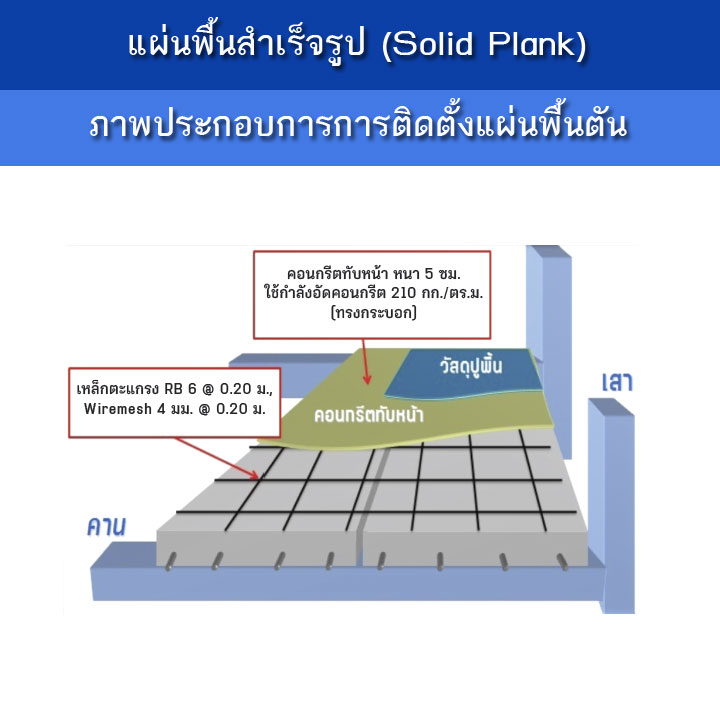

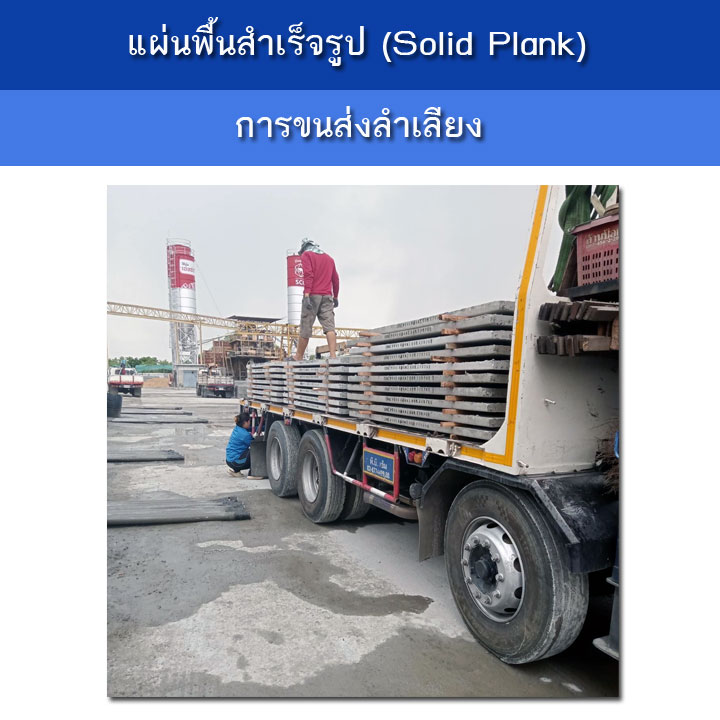

เมื่อขนส่งมาถึงสถานที่ก่อสร้างแผ่นพื้นจะถูกยกขึ้นวางพาดระหว่างคานรองรับ จากนั้นวางตะแกรงเหล็กแล้วเทคอนกรีตทับหน้า (Concrete Topping) ประมาณ 5 ซม. (ดังรูปประกอบ)
.
สำหรับวันนี้จะเน้นเฉพาะ แผ่นพื้นสำเร็จรูปแบบตัน (Solid Plank) หรือ (Precast Concrete Solid Plank) โดยทั่วไปจะมีลักษณะเป็นแผ่นทึบตัน ซึ่งข้อดีของ แบบทึบตันเมื่อเที่ยบกับแบบกลวงนั้น แบบตันเหมาะกับช่วงพาดไม่ยาวมาก ยกด้วยแรงคนในช่วงพาดสั้นๆได้ เร็ว เหมาะกับงานบ้าน/ตึกขนาดเล็ก ตัดง่ายกว่า คุ้มกว่า ติดตั้งง่าย
.
✅ สรุปการใช้งานที่เหมาะสม ของทั้ง 2 แบบ (ที่เป็นที่นิยม)
.
- Solid Plank → บ้านพักอาศัย อาคารพาณิชย์เล็กๆ งานที่มีช่วงพาดสั้น และต้องการติดตั้งง่าย
- Hollow Core → อาคารสูง คลังสินค้า โรงงาน ลานจอดรถ ที่ต้องการช่วงพาดยาวและน้ำหนักโครงสร้างเบา
.
✅ ลักษณะเด่น
.
- ผลิตจากคอนกรีตเสริมเหล็กที่ได้มาตรฐาน ควบคุมคุณภาพจากโรงงาน
- หน้าตัดเป็นทึบตัน ความหนามาตรฐานมักอยู่ที่ 5–7 ซม. (ไม่รวมคอนกรีตทับหน้า)
- ผิวด้านบนหยาบเพื่อให้ยึดเกาะกับคอนกรีตทับหน้า (Topping)
- ความกว้างมาตรฐานประมาณ 35–40 ซม. ความยาวสั่งผลิตตามแบบ (โดยทั่วไปไม่เกิน 5 เมตรเพื่อลดการโก่งตัว)
.
✅ ข้อดี
.
- ติดตั้งรวดเร็ว ลดระยะเวลาก่อสร้าง
- น้ำหนักเบากว่าการเทคอนกรีตหล่อในที่แบบทึบเต็มพื้นที่
- ควบคุมคุณภาพง่าย เพราะผลิตในโรงงาน
- ไม่ต้องทำไม้แบบและผูกเหล็กแบบพื้นหล่อในที่
.
✅ ข้อควรระวัง
.
- ต้องออกแบบให้รับน้ำหนักได้ตามมาตรฐาน
- ช่วงพาด (Span) ต้องไม่เกินค่าที่ผู้ผลิตกำหนด (แอ่น)
- ต้องทำคอนกรีตทับหน้าเพื่อให้เป็นโครงสร้างเดียวกัน
- ในการกองเก็บต้องคำนวณระยะในการวางเพื่อไม่ให้แผ่นหัก โดยมีระยะทั้งการกองและยกตามการคำนวณ
- ไม่ควรใช้ในพื้นที่ภายนอกบ้าน และพื้นที่เปียก เช่น ระเบียง ห้องน้ำ หรือพื้นดาดฟ้า เนื่องจากมีรอยต่อระหว่างแผ่นพื้นมาก เสี่ยงต่อการรั่วซึมได้
.
✅ ขั้นตอนการติดตั้งใช้งาน
.

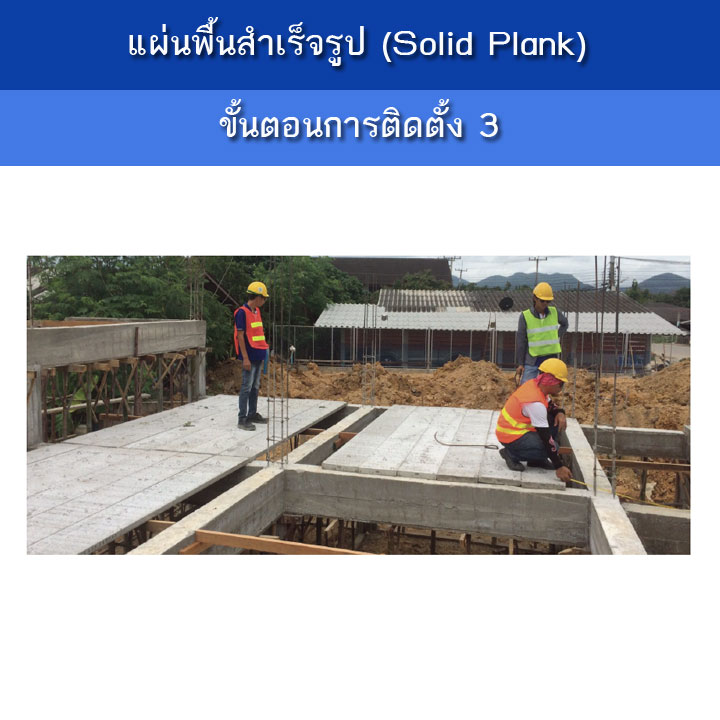

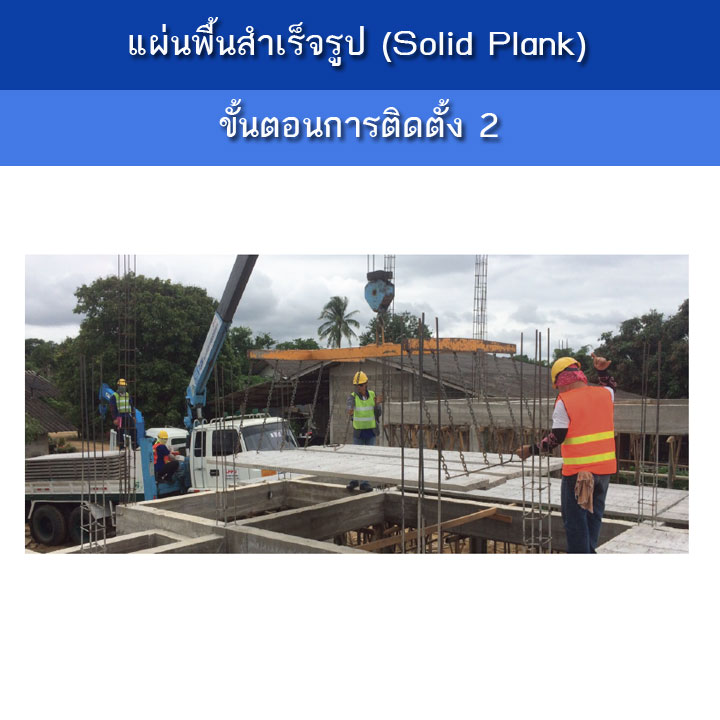

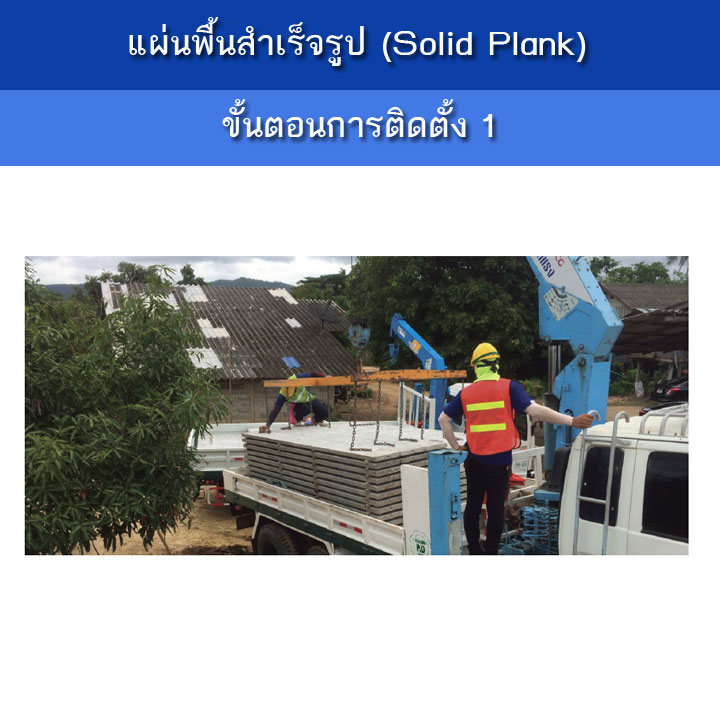

1. ใช้ชุดอุปกรณ์ยกเกี่ยวหูยกแผ่นขึ้นโดยคำนึงถึงความปลอดภัยเป็นพิเศษ
2. วางแผ่นพื้นให้นั่งบนคาน โครงสร้าง ไม่น้อยกว่าข้างละ 5 ซม. โดยคานที่จะทำการวางแผ่นพื้นต้องเรียบ
3. ตรวจสอบคุณภาพการติดตั้งตาม SHOP DRAWING หรือตามผู้ออกแบบกำหนด
4. สำหรับแผ่นพื้นที่ต้องวางกองไว้บนแผ่นพื้นที่ติดตั้งแล้ว ไม่ควรวางเกิน 1 ชั้น
5. เมื่อติดตั้งแผ่นพื้นเรียบร้อยแล้วจึงวางตะแกรงเหล็กเสริม (Wire Mesh) และเทคอนกรีตทับหน้า (Topping Concrete) เพื่อให้ได้ความหนาและความแข็งแรงตามที่วิศวกรออกแบบ
.
✅ เทคนิคเคล็ดลับ ในการติดตั้ง Solid Plank
.

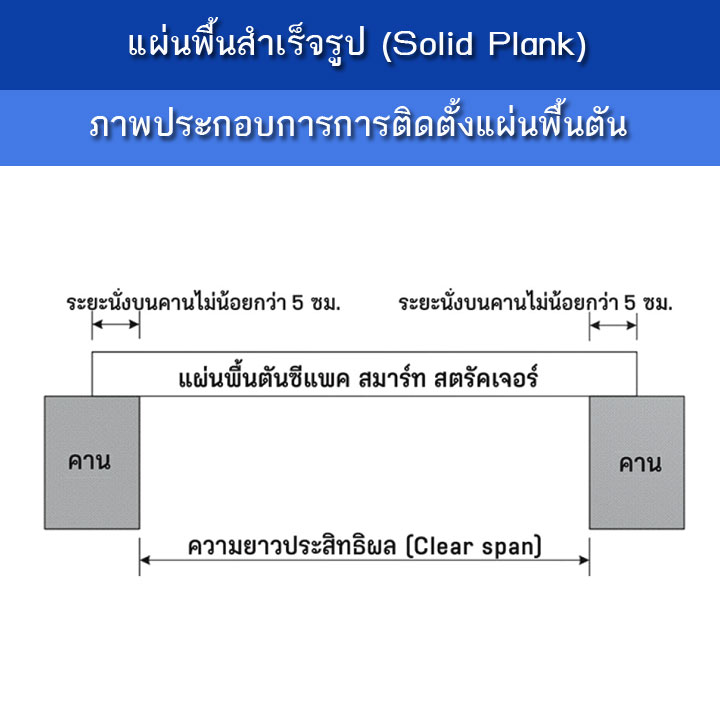

ก่อนจะทําการติดตั้งแผ่นพื้นคอนกรีตสําเร็จรูปจะต้องปรับแต่งหลังคานให้เรียบเสมอกัน จากนั้นเมื่อยกแผ่นพื้นคอนกรีตสําเร็จรูปขึ้นมาติดตั้งจะต้องมีระยะในการนั่งคาน ไม่น้อยกว่า 5-7.5 ซม. ดังนั้น
.
ความยาวประสิทธิผล (Clear Span) = ความยาวของแผ่นพื้นคอนกรีตสําเร็จรูป– (2x7.5 ซม.)
หรือ
ความยาวแผ่นพื้นคอนกรีตสําเร็จรูป = ระยะช่วงคานวัดจากกึ่งกลาง – (2x2.5 ซม.)
.
จากนั้นเมื่อวางแผ่นพื้นคอนกรีตสําเร็จรูปจนเต็มพื้นที่แล้ว จะทําการเชื่อมแผ่น Steel Bar เพื่อทําให้แผ่นพื้นแต่ละชิ้นยึดเกาะกันเป็นระบบพื้นคอนกรีต และยังช่วยกระจายน้ำหนักบรรทุกให้กับแผ่นข้างเคียงอีกด้วย จากนั้นทําการวางตะแกรงเหล็กเสริม (Wire Mesh) แล้วทําการเทคอนกรีตทับหน้าตามข้อกําหนด โดยคอนกรีตทับหน้าไม่ควรหนา เกินกว่าความหนาของแผ่นพื้นคอนกรีต ประมาณ 5 ซม. (ดังรูปประกอบ)
.
✅ ข้อมูลเสริมสำหรับการติดตั้งแผ่นพื้นตัน
.

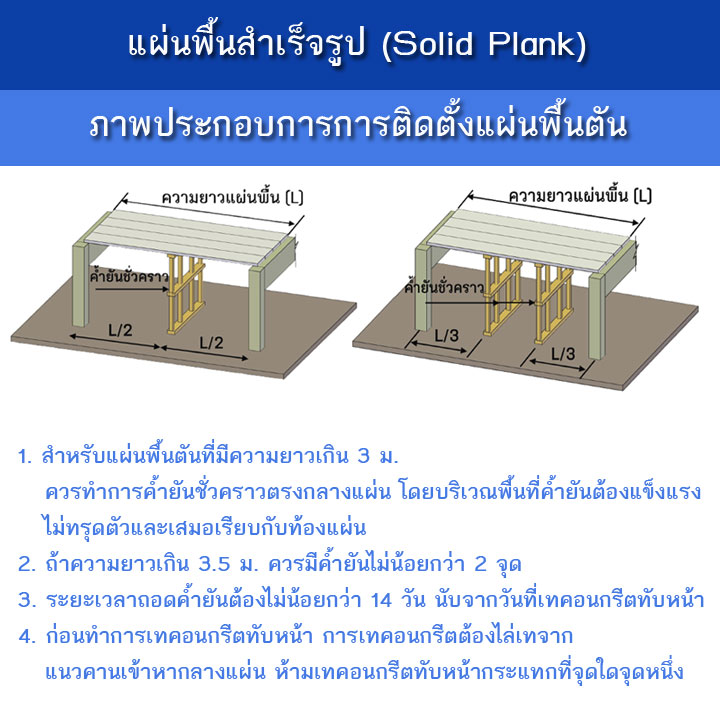

1. สำหรับแผ่นพื้นตันที่มีความยาวเกิน 3 ม.ควรทำการค้ำยันชั่วคราวตรงกลางแผ่น โดยบริเวณพื้นที่ค้ำยันต้องแข็งแรง ไม่ทรุดตัวและเสมอเรียบกับท้องแผ่น
2. ถ้าความยาวเกิน 3.5 ม. ควรมีค้ำยันไม่น้อยกว่า 2 จุด
3. ระยะเวลาถอดค้ำยันต้องไม่น้อยกว่า 14 วัน นับจากวันที่เทคอนกรีตทับหน้า
4. ก่อนทำการเทคอนกรีตทับหน้า การเทคอนกรีตต้องไล่เทจาก
แนวคานเข้าหากลางแผ่น ห้ามเทคอนกรีตทับหน้ากระแทกที่จุดใดจุดหนึ่ง
.

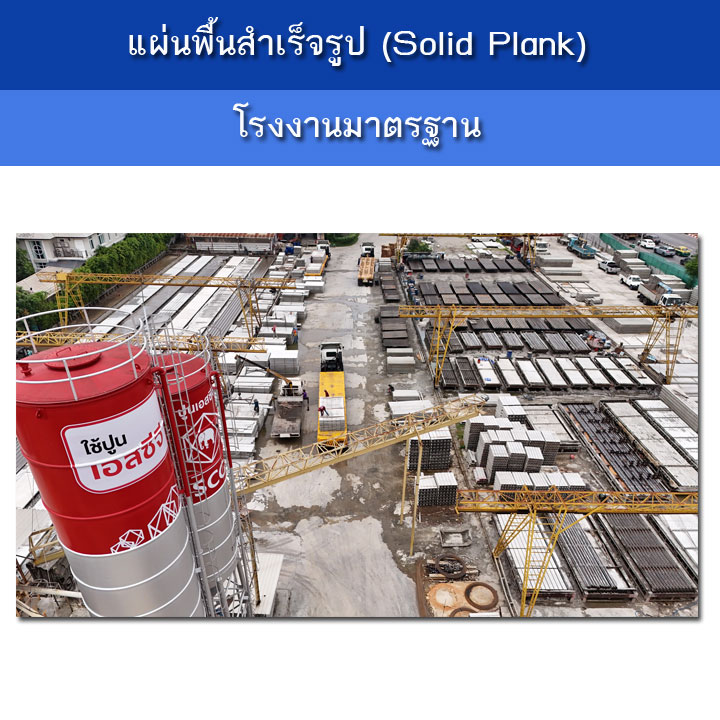

✅ หลักการออกแบบ Pre-Stressed Concrete เบื้องต้น (โรงงานผลิต)
.

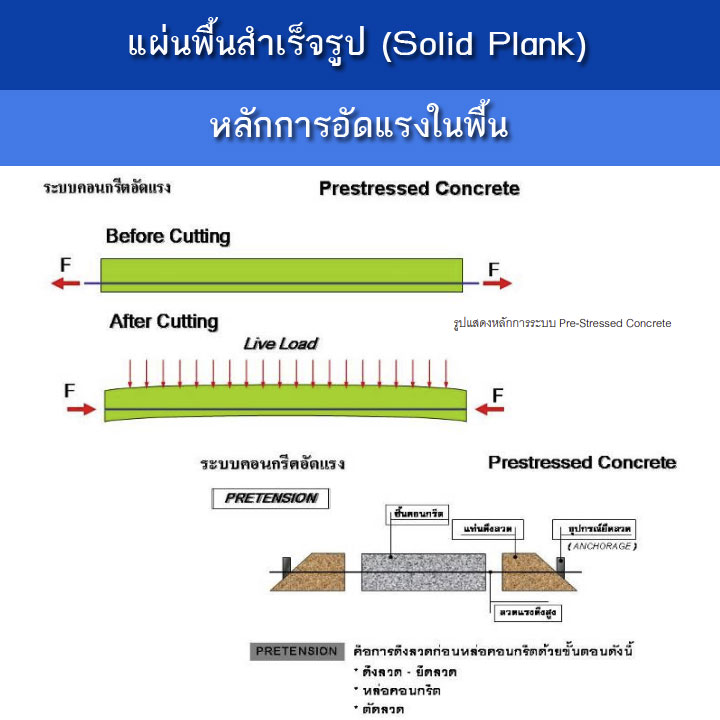

ระบบคอนกรีตแบบ Pre-Stress Concrete เป็นการอัดแรงเข้าในคอนกรีตโดยลวดเหล็กแรงดึงสูง (PC Wire หรือ PC Strand) ให้ได้ปริมาณแรงที่กําหนด ซึ่งปกติจะดึงแรง 70% ของค่าแรงดึงสูงสุด (Breaking Load) ซึ่งทําการจับยึดปลายลวดทั้ง 2 ด้าน ด้วยลิ่มลวด ซึ่งในขั้นนี้จะเกิดแรงดึงในเส้นลวด (Tension) จากนั้นทําการ หล่อคอนกรีตบนแบบหล่อ เมื่อครบอายุบ่มก็ทําการถ่ายแรงดึงภายในเส้นลวดโดยการปลดลิ่มลวดซึ่งแรงจะถ่ายเข้าไปในคอนกรีตเกิดเป็นแรงอัด (Compression) ภายในคอนกรีต ซึ่งจะส่งผลให้มีคุณสมบัติ สามารถรับน้ําหนักได้มากกว่าคอนกรีตเสริมเหล็กทั่วไป
.
สิ่งสําคัญในระบบพื้นคอนกรีตอัดแรง
1. แรงดึงในเส้นลวด
2. ตําแหน่งลวด
3. คุณภาพคอนกรีต
4. อายุการบ่ม
.

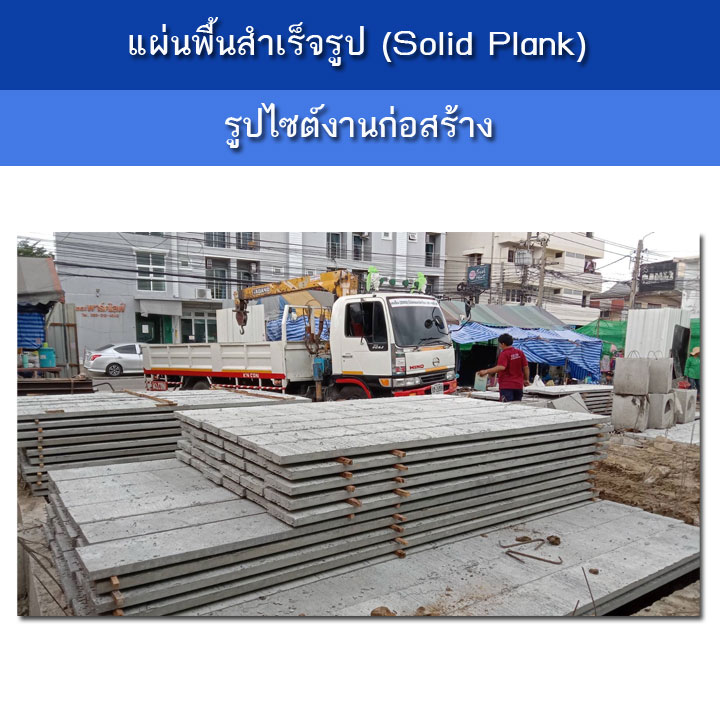

✅ การกองเก็บพื้นคอนกรีตอัดแรง (โรงงานผลิต และ ที่ไซต์งาน)
.
การกองเก็บสำคัญอย่างมาก ต้องวางจุดรองรับตรงตามจุดที่ถูกต้อง เพราะแผ่นพื้นจะเกิดพฤติกรรมแบบคาน คือ "เกิดการแอ่นตัว" ซึ่งอาจจะเกิดรอยร้าวในแผ่นพื้น เกิดความชำรุดและอาจต้องเสียค่าใช้จ่ายในการซ่อมแซมหรือเปลี่ยนใหม่อีก โดยทั่วไป
.
1) Solid Plank จะหนุนไม้หมอน 3 จุด (โดยจะวางไม้หมอนเข้ามาจากด้านหัว-ท้าย ประมาณ 30-40 ซม. และวางจุดกลางแผ่น)
.
2) Hollow Core จะหนุนไม้หมอน 2 จุด (โดยจะวางไม้หมอนเข้ามาจากด้านหัว-ท้าย ประมาณ 30-40 ซม.)
.
✅ สำหรับการออกแบบและการคำนวณ วิศวกรออกแบบ และการนำไปใช้ (การทำรายละเอียด Shop Drawing)
.

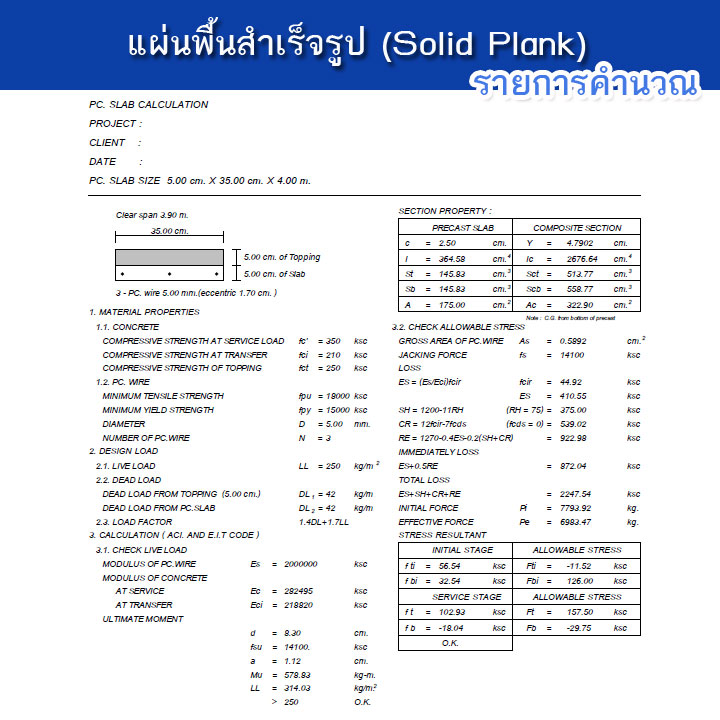

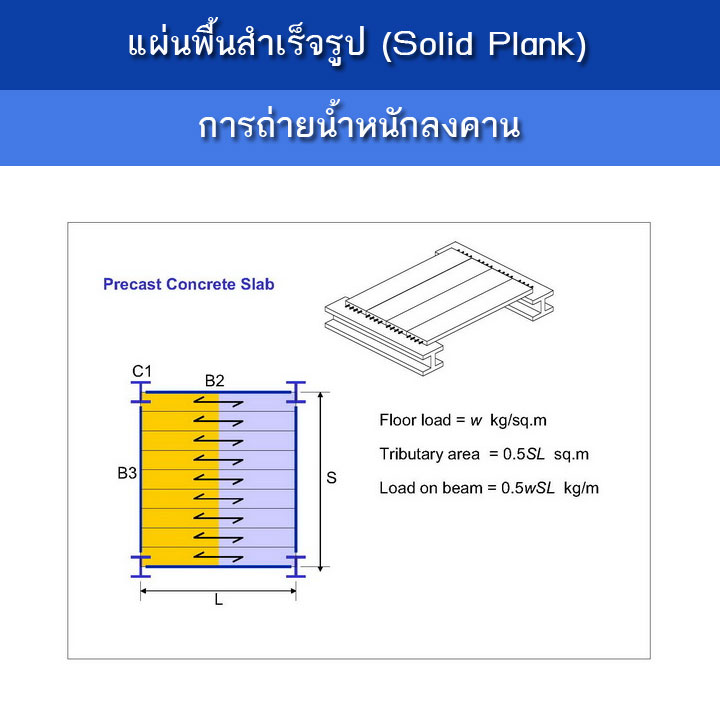

ตามปรกติวิศวกรสามารถคำนวณการใช้งานและสามารถสั่งซื้อแผ่นพื้นคอนกรีตอัดแรงเองได้ตามสเปกของผู้ผลิต แต่ถ้าจะออกแบบเองนั้นสามารถทำได้โดยการคำนวณ ซึ่งวันนี้เราก็นำโปรแกรมที่เป็นของฟรีมาแจกเพื่อนๆ เพื่อช่วยในการคำนวณออกแบบเบื่องต้นได้ตามลิงค์ข้างล่าง และมีคำแนะนำในถ่ายคิดถ่ายน้ำหนักจากพื้นลงคานให้ด้วย (ดังรูปประกอบ) เนื่องการพฤติกรรมการถ่ายน้ำหนักลงคานถ่ายลงคานที่รองรับพื้นแต่ละข้างเท่าๆกัน
.

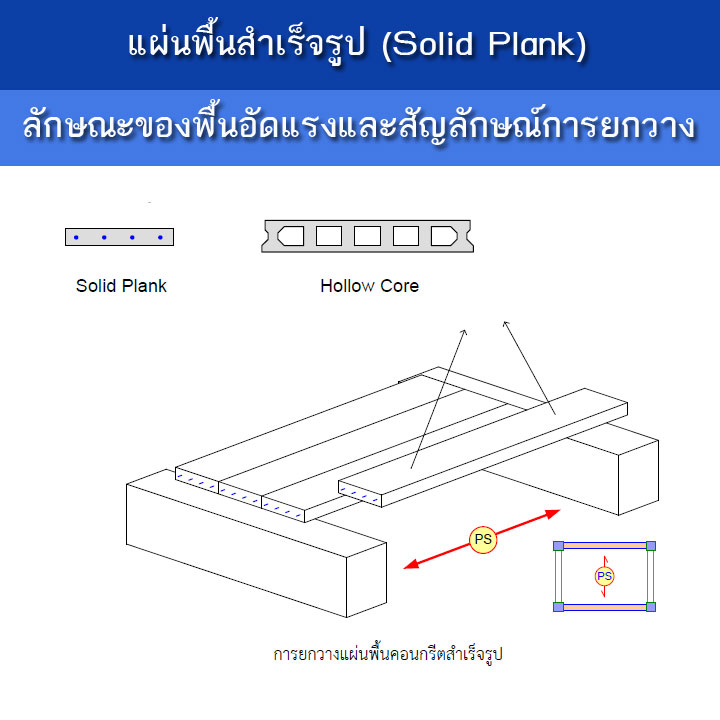

พื้นสำเร็จรูปมีการรับน้ำหนักในหนึ่งทิศทางตามการยกวางพาดของพื้น จึงใช้เขียนลูกศรทิศทางเดียวเช่นเดียวกับพื้นทางเดียว ลูกศรจะชี้ขนานกับการวางพื้น ตะแกรงที่วางทับหน้าอาจเป็น เหล็ก RB6 (6 ม.ม.) ดังในรูปข้างล่าง หรือตะแกรงลวดเหล็ก (Wire Mesh) ขนาด 4 ม.ม. (ดังรูปประกอบ)
.
เนื่องจากพื้นสำเร็จรูปถ่ายน้ำหนักบรรทุกในทิศทางเดียวไปยังคานที่รองรับทั้งสองข้าง การจัดวางพื้นสำเร็จรูปจึงมักวางสลับทิศทางในแต่ละช่องเพื่อกระจายน้ำหนักบรรทุกไปยังคานทั้งสองทิศทาง (ดังรูปประกอบ)
.

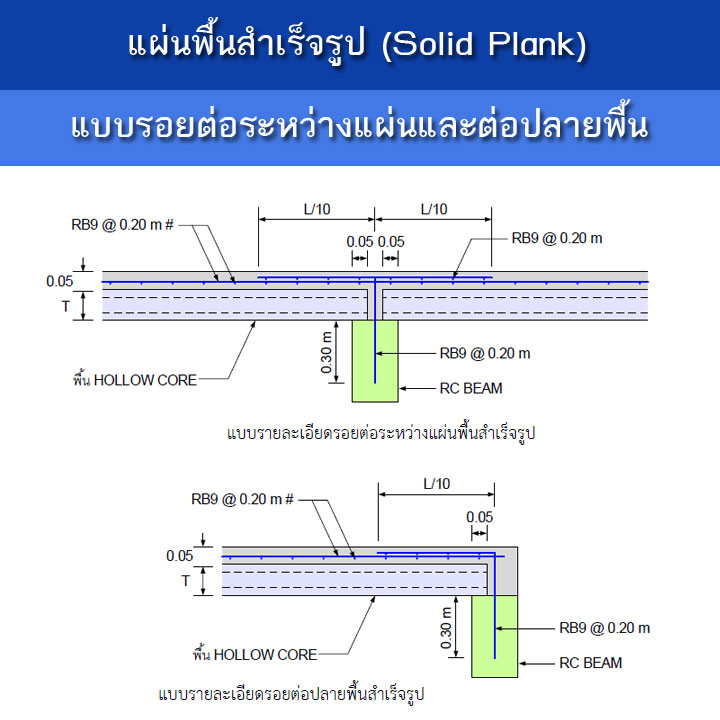

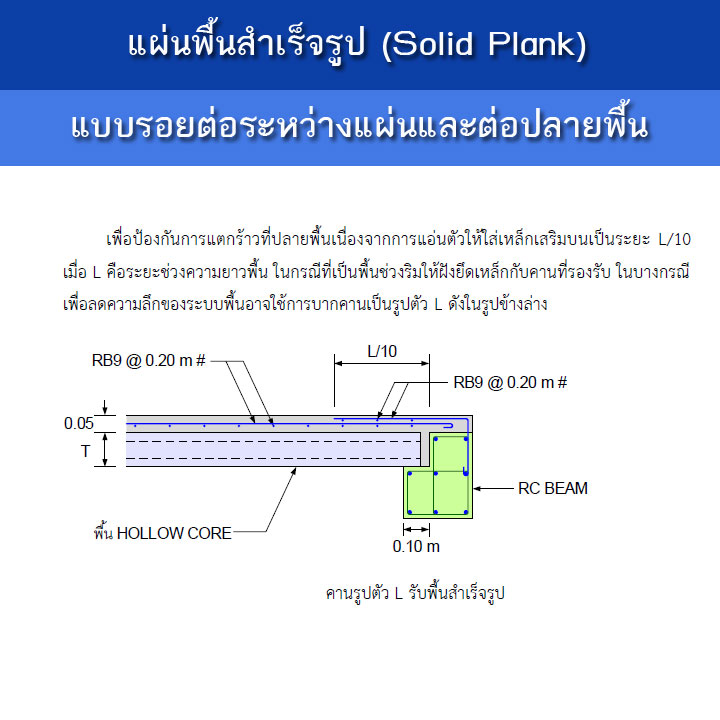

และเพื่อป้องกันการแตกร้าวที่ปลายพื้นเนื่องจากการแอ่นตัวให้ใส่เหล็กเสริมบนเป็นระยะ L/10 เมื่อ L คือระยะช่วงความยาวพื้น ในกรณีที่เป็นพื้นช่วงริมให้ฝังยึดเหล็กกับคานที่รองรับ ในบางกรณีเพื่อลดความลึกของระบบพื้นอาจใช้การบากคานเป็นรูปตัว L (ดังรูปประกอบ)
------------------------------

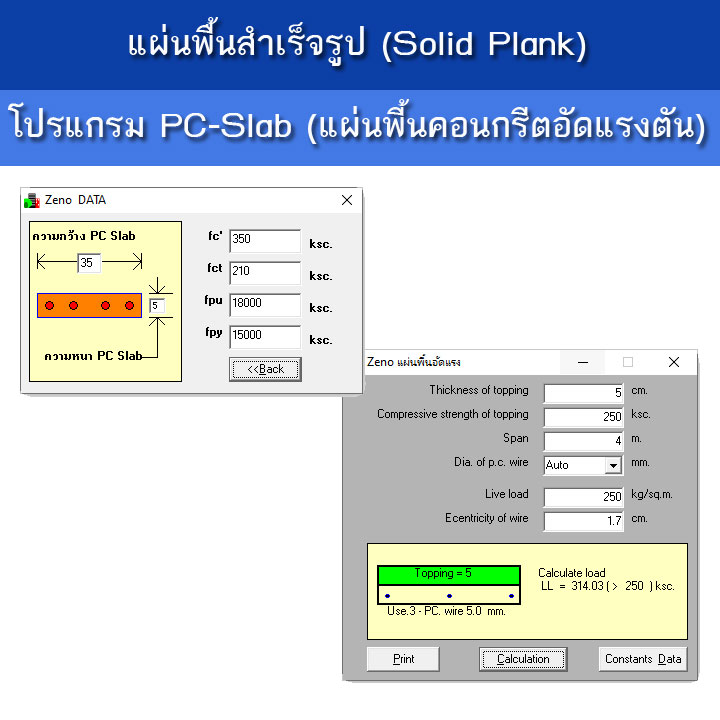

✅ โปรแกรมฟรี ช่วยออกแบบ PC-Slab (แผ่นพี้นคอนกรีตอัดแรงแบบตัน)
https://engfanatic.tumcivil.com/engfanatic/software/485-PC-Slab-แผ่นพี้นคอนกรีตอัดแรง
.
------------------------------
✅ ผลิตและจำหน่าย แผ่นพื้นสำเร็จรูป (Solid Plank) ด้วยคุณภาพและบริการ
https://knproconcrete.com/product/แผ่นพื้นสำเร็จรูป-2/
.
------------------------------

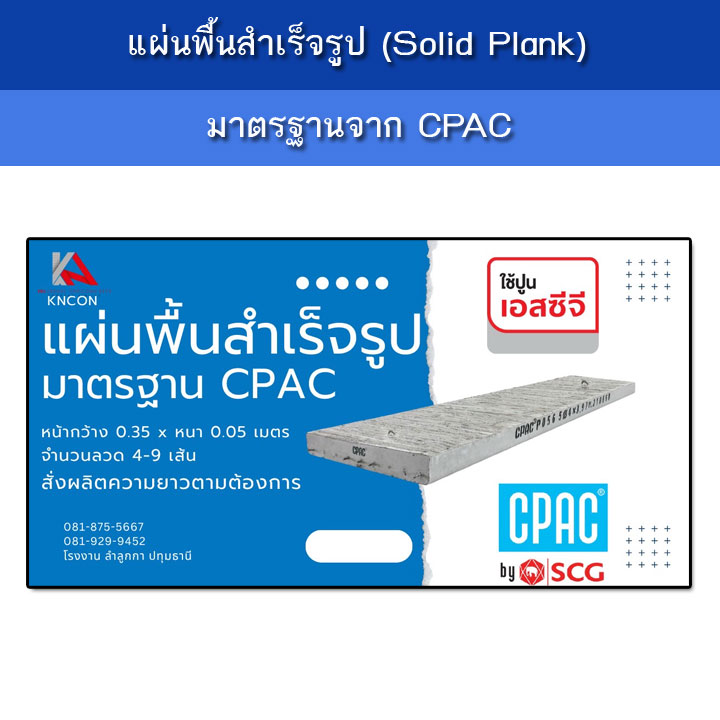

| . ✅ แผ่นพื้นสำเร็จรูป มาตรฐาน มอก. และ CPAC โดย เคเอ็น (2002) โปรคอนกรีต . - แผ่นพื้นสำเร็จรูปคอนกรีต มีความกว้าง 35 เซนติเมตร หนา 5 เซ็นติเมตร สามารถสั่งผลิตความยาวได้สูงสุด 5.00 เมตร และจำนวนลวด 4-9 เส้น ได้รับมาตรฐาน มอก. 828–2546 - เหมาะสำหรับงานก่อสร้างต่างๆ ช่วยให้ทีมช่างทำงานได้รวดเร็วยิ่งขึ้น โดยช่วยประหยัดเวลาและค่าใช้จ่ายสำหรับงานหล่อในที่ อีกทั้งการผลิตแผ่นพื้นคอนกรีตสำเร็จรูปจาก KN2002Proconcrete ที่มีการควบคุมการผลิตอย่างเข้มงวดตามหลักวิศวกรรม ทำให้ได้แผ่นพื้นสำเร็จรูปที่ได้มาตรฐานพร้อมใช้งานในทุกการก่อสร้างของคุณ - โดยใช้ลวดเหล็กอัดแรง (PC Wire) ขนาดเส้นศูนย์กลาง 4 มิลลิเมตร ชนิดรับแรงดึงสูง สามารถรับแรงดึงสูงสุด 17,600 กก./ ตารางซม. ดึงด้วยแรงดึง 70 % ของแรงดึงสูงสุดก่อนการเทคอนกรีต สามารถรับน้ำหนักจรได้ที่ 200 – 1,950 กก. ต่อตารางเมตร (การรับน้ำหนักขึ้นอยู่กับจำนวนเส้นลวดและความยาวของแผ่น) สามารถนำมาวางเรียงชิดติดกันแล้วเทคอนกรีตทับหน้า ทำหน้าที่เป็นแบบหล่อและเป็นส่วนหนึ่งของโครงสร้างช่วยรับน้ำหนัก ให้ความมั่นคงแข็งแรง และทำงานได้สะดวกรวดเร็ว มีหูเหล็กยื่นออกมาจากแผ่นพื้นคอนกรีต เพื่อให้ยึดกับคอนกรีตทับหน้าติดแน่นเป็นแผ่นเดียวกัน มีแผ่นเชื่อมข้างไว้ยึดเชื่อมปรับระดับท้องพื้นให้เสมอกัน . บริษัท เคเอ็น (2002) โปรคอนกรีต จํากัด (KNCON) ได้รับความไว้วางใจจาก SCG ให้เป็นผู้ผลิตที่มีมาตรฐาน โดยมีใบรับรองว่าเป็นโรงงานที่ใช้ผลิตภัณฑ์ของ SCG และเป็นแฟรนไชส์ของ CPAC โดย KNCON คือ ผู้ผลิต ผลิตภัณฑ์คอนกรีตสำหรับงานก่อสร้างหลายประเภท เช่น แผ่นพื้นคอนกรีต แผ่นพื้นสําเร็จรูป เสาหกเหลี่ยม เสาไอ เสาเข็มเจาะ เสาเข็มไมโครไพล์ โดยบริษัทฯ ก่อตั้งขึ้นในปี พ.ศ. 2537 ซึ่งมี ประสบการณ์ในด้านนี้มามากกว่า 30 ปี . เราให้ความสําคัญกับกรรมวิธีในการผลิตที่ทันสมัย ผสานเข้ากับการเลือกใช้วัตถุดิบที่มีคุณภาพดี พร้อมการตรวจสอบ คุณภาพอย่างเคร่งครัด โดยทีมงานวิศวกร มากไปกว่านั้น บริษัทฯ ได้จัดเตรียมทีมผู้เชี่ยวชาญ ในการให้คําปรึกษา การตรวจสอบ ออกแบบ วางแผน และข้อมูลทางด้านเทคนิค แก่ท่านที่สนใจผลิตภัณฑ์ของเรา . |
----------------------------------------------
.
