การคำนวณออกแบบหลังคา Metal Sheet แบบง่ายๆ (วิศวกรออกแบบ)

......................................................

.
ก่อนอื่นเลย เมทัลชีท (Metal Sheet) เป็นวัสดุที่มีความสำคัญและใช้งานกันอย่างแพร่หลายในหลากหลายอุตสาหกรรม ตั้งแต่การก่อสร้างไปจนถึงการผลิตสินค้าขั้นสูง เมทัลชีททำมาจากโลหะที่ถูกรีดเป็นแผ่นบางๆ ซึ่งสามารถเป็นได้หลายประเภทของโลหะ เช่น เหล็ก อลูมิเนียม ทองแดง สแตนเลส และอื่นๆ โดยแผ่นเมทัลชีทนี้สามารถขึ้นรูป ตัด หรือดัดเพื่อใช้งานในโครงการต่างๆ ได้ตามความต้องการ

หลังคาเมทัลชีทที่เคลือบสังกะสีผสมอะลูมิเนียมบนแผ่นหลังคาเหล็ก เป็นการเคลือบสารที่ประกอบไปด้วยอะลูมิเนียม 55% ผสมสังกะสี โดยเมทัลชีทที่มีคุณภาพ จะต้องเป็นการเคลือบสารทั้ง 2 ด้านของแผ่นเมทัลชีท เพื่อช่วยในการป้องกันการกัดกร่อนของสนิมและช่วยยืดอายุการใช้งานให้นาน

✅ การผลิตแผ่นหลังคาเหล็กรีดลอน เมทัลชีท (Meatl Sheet)

1. ใข้วิธีการรีดขึ้นรูป (Roll Forming) หรือ ขึ้นรูปปั้ม (Stamping) โดยใช้แม่พิมพ์ลูกคอยล์เหล็ก(Metal Sheet Coil) จะถูกลำเลียงโดยใช้ลูกรอกยกขึ้นติดตั้งบน เครื่องป้อนคอยล์ (Decoiler or Uncoiler)
2. แผ่นเหล็กจะถูกคลี่ออกจากลูกคอยล์(Coil) โดยเครื่องป้อน(Decoiler or Uncoiler)
3. แผ่นเหล็กจะถูกป้อนสู่เครื่องรีดลอนเพื่อขึ้นลอน(Roll Forming Machine)ทางด้านขาเข้าของเครื่องรีดลอน
4. แผ่นเหล็กจะถูกขึ้นรูปลอนจากการเคลื่อนตัวผ่านลูกหมุน ที่เรียกว่าโรลเลอร์ (Roller)
5. แผ่นเหล็กรีดลอนที่ถูกรีดออกมาจากเครื่องรีด จะถูกตัดตามขนาดความยาวที่ต้องการที่ปลายด้านขาออก ของเครื่องรีดลอน
6. แผ่นเหล็กรีดลอนที่ได้จะถูกจัดเรียงและจัดกลุ่มเพื่อพร้อมที่ จะจัดส่งให้ลูกค้า หรือ ถูกลำเลียงไปยังขั้นตอนต่อไปเช่นการดัดโค้งแผ่นเหล็ก

✅ คุณสมบัติของเมทัลชีท

เมทัลชีทมีคุณสมบัติที่ทำให้เป็นวัสดุที่เหมาะสมกับการใช้งานในหลากหลายด้าน เช่น
1. ความทนทาน: เมทัลชีทมีความแข็งแรงสูงและทนต่อสภาพอากาศได้ดี เหมาะสำหรับใช้ในงานก่อสร้างและงานอุตสาหกรรม
2. ความยืดหยุ่น: สามารถขึ้นรูป ตัด หรือดัดเพื่อให้เหมาะกับโครงการและการออกแบบที่หลากหลาย น้ำหนักเบา
3. การป้องกันสนิม: หลายประเภทของเมทัลชีท เช่น สแตนเลส มีคุณสมบัติในการต้านทานสนิมและการกัดกร่อน
4. ความสวยงาม: มีให้เลือกหลายสีและเนื้อสัมผัส ซึ่งสามารถเพิ่มความสวยงามและสไตล์ให้กับโครงการได้

......................................................

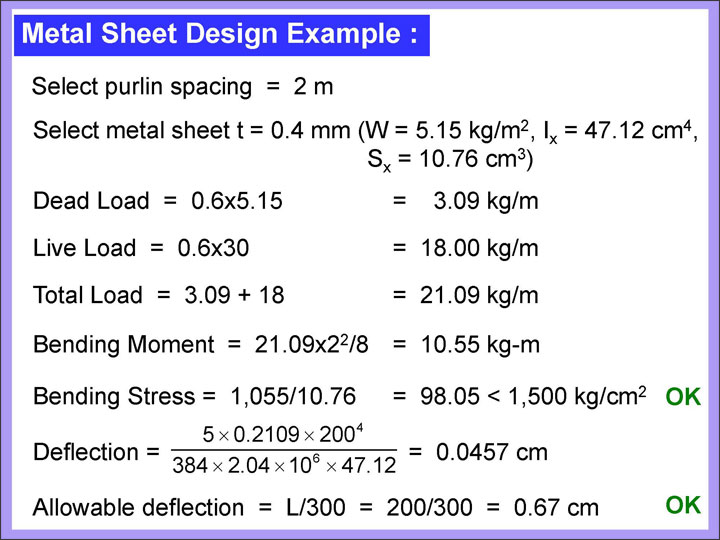

✅ ตัวอย่างการคำนวณออกแบบหลังคา Metal Sheet แบบง่ายๆ คำนวณ(วิศวกรออกแบบ)

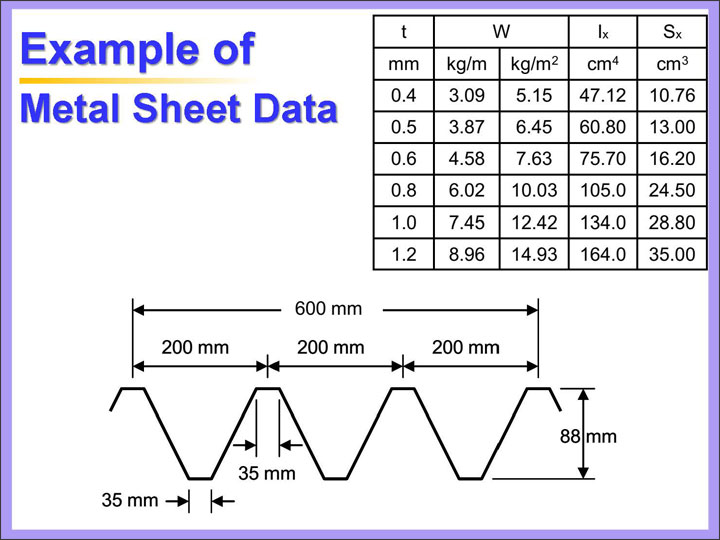

อันนี้เป็นตัวอย่างการคำนวณง่ายๆ โดยเราใช้ตารางของ Metal Sheet โดยการดูระยะ แป ใส่ Dead Load Live Load และ เช็ค Deflection ว่าเกินไหม ถ้าไม่เกินใช้ได้ เพื่อให้แผ่นได้คุณสมบัติของ Metal Sheet จากตารางที่เราเลือกว่า มันไม่แอ่นตัวเกินไป ส่วนเรื่องสี ความสวยงาม สามารถเลือกได้เอง

สามารถดาวน์โหลดตัวอย่างการออกแบบได้ที่นี่
https://www.tumdownload.com/PDF/Metal-Sheet-Design-Ex/Metal-Sheet-Design-ExM.pdf

.......................................................

✅ การคำนวณการใช้งานสกรู ยิง Metal Sheet ชนิดต่างๆ

การคำนวณสกรู ชนิดต่างๆ มีผลต่อ Metal Sheet และแป โดยสกรูถอนออกจากแปเพราะแรงลม สาเหตุเกิดจากเลือกสกรูยึดหลังคาความยาวสั้นเกินไป สกรูสำหรับงานหลังคาในท้องตลาดมีความยาวให้เลือกหลากหลายตามการใช้งาน ดังนั้นเราควรใช้หลักการอะไรในการเลือกความยาวสกรูยึดหลังคาให้เหมาะสมกับลอนหลังคา
.
หลักการเลือกความยาวสกรูยึดหลังคาง่ายๆ เจาะบนแปเหล็ก เกลียวสกรูจะต้องโผล่ออกมาจากแปไม่น้อยกว่า 3 เกลียว หรือ 15 มม.

- การคำนวนสกรู 2″ ต้องรู้จำนวนแปที่จะมุงแผ่นว่ามีกี่แป (จำนวนแป x สกรู 2 ตัว x จำนวนแผ่น)
- การคำนวนสกรู 3/4″ (เจาะ) ใช้ยึดท้องลอนแปตัวบนสุด (สกรู 3 ตัว x จำนวนแผ่น)
- การคำนวนสกรู 3/4″ (แหลม) ใช้ยึดแผ่นครอบสันกับสันลอน (สกรู 8 ตัว x จำนวนเมตร)
- การคำนวนสกรู 3/4″ (เจาะ) ใช้ยึดเกล็ดช่องลม (Louver) กับ คอนเน็กเตอร์ (Connector) (สกรู 2 ตัว x จำนวน Connector)
- การคำนวนสกรู 3/4″ (แหลม) ใช้ยึดแผ่นครอบต่างๆ(Flashing) (สกรู 4 ตัว x จำนวนเมตร)
- ต้องรู้ขนาดของแปใช้แป C เท่าไรเพื่อที่จะได้ใช้ในการผลิตครอบข้าง
.
ตัวช่วยคำนวณ Online สกรู ยิง Metal Sheet
https://www.sermthaisteelworks.com/calculate-screw

......................................................

ที่มา  : ผศ.ดร.มงคล จิรวัชรเดช
        : DS เมทัลชีท
        : บริษัท เสริมไท สตีลเวิคส์ จำกัด
        : บี.เค.เม็ททอลชีท- ร่มเกล้า
        : เมทัลชีท บลูสโคป
        : ความรู้พื้นฐานทางวิศวกรรม
        : บทความใน TumCivil.com
